Огляд підземних бурових установок ZEGA: UJ22E, UM21K (анкерна), UP31B (глибокого буріння) для шахт, тунелів та видобутку. ТТХ, автоматизація, безпека FOPS, гарантія та фінансування 5-7-9% від ТОВ «ДОЛОТА»

Чому вибір підземної бурової машини — це інвестиційне рішення, а не просто купівля спецтехніки

Підземна бурова установка — це не просто машина. Це ключовий елемент усього виробничого циклу шахти, рудника чи тунельного комплексу. Помилка у виборі моделі коштує не лише грошей — це зрив графіку проходки, невиконання плану видобутку, підвищений коефіцієнт розубожування руди та, найголовніше, загроза безпеці гірничої бригади під землею.

Кожен підземний об’єкт має власний набір обмежень: мінімальний перетин виробки для проходу машини, міцність порід (від м’яких вапняків до кристалічних гранітів), вимоги до вентиляції та запиленості, а також тип необхідного кріплення гірничих виробок — анкерного, цементного чи комбінованого із захисною сіткою.

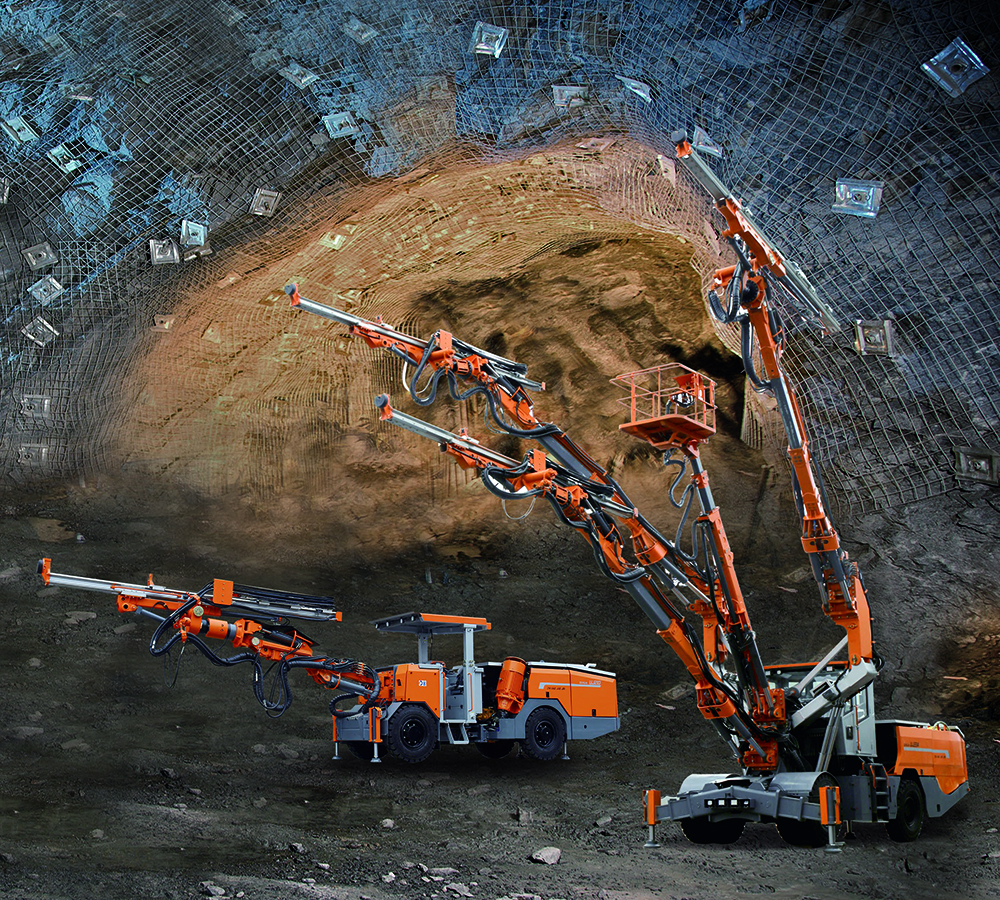

У цьому ґрунтовному огляді ми розглядаємо три флагманські підземні бурові установки ZEGA (Zhejiang Zhigao Machinery), які офіційно постачає в Україну ТОВ «ДОЛОТА»:





•

• UJ22E — двострілова інтелектуальна прохідницька установка для буріння вибоїв площею до 52 м².
• UM21K — анкерна установка з роботизованим маніпулятором для навішування захисної сітки (повний цикл без ручної праці).
• UP31B — важка установка експлуатаційного буріння з автоматичною касетою на 27+1 штангу та глибиною свердловин до 50 метрів.

Чому українські гірничодобувні підприємства обирають підземні установки ZEGA

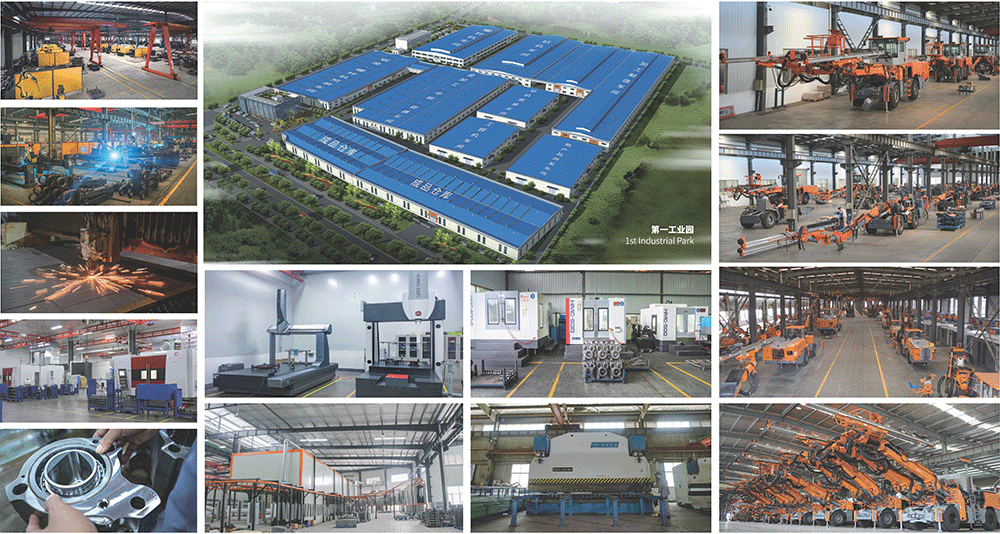

ZEGA (Zhejiang Zhigao Machinery Co., Ltd.) входить до числа провідних світових виробників гусеничних бурових установок із понад 21-річним досвідом роботи. На сьогодні продано більше 26 500 бурових установок та 165 500 повітряних компресорів по всьому світу, а компанія володіє 91 національним патентом Китаю.

В Україні підземна техніка ZEGA вже працює на об’єктах гірничодобувної та гідротехнічної галузей. Ось ключові чинники, що роблять ZEGA вибором професіоналів:

1. Повнопривідне шарнірно-зчленоване шасі (4WD Articulated): Забезпечує прохідність у вузьких звивистих підземних виробках. Багатоступінчаста трансмісія із захистом від заглухання двигуна на крутих підйомах — машина автоматично знижує швидкість та збільшує крутний момент.
2. Модульна конструкція (Modular Structure Design): Блочно-модульна збірка дозволяє швидко демонтувати машину на секції для спуску через шахтну кліть та зібрати безпосередньо у виробі. Це критично важливо для шахт із обмеженим доступом.
3. Гідравлічні перфоратори власної розробки (ZY104M, ZY105M): З подвійною системою амортизації та інтелектуальним керуванням параметрами удару й обертання залежно від міцності породи — ресурс бурового інструменту зростає в рази.
4. Сертифікована безпека оператора: Кабіни та захисні навіси сертифіковані за міжнародним стандартом FOPS (захист від падіння уламків породи). Двоконтурна гальмівна система з мокрими багатодисковими гальмами гарантує зупинку навіть при розриві трубопроводів.

Виробник: Zhejiang Zhigao Machinery Co., Ltd. (ZEGA)

Компанія ZEGA — національне високотехнологічне підприємство Китаю, розробник галузевих стандартів для гусеничних бурових установок. Виробничі потужності розташовані у трьох індустріальних парках міста Цюйчжоу (провінція Чжецзян), загальна площа першої виробничої бази — 147 000 м².

Ключові інженерні рішення ZEGA:

• Інтелектуальна система керування бурінням (патентована): Автоматично коригує параметри обертання, тиску подачі та сили удару залежно від міцності та структури породи в реальному часі.
• Система позиціонування стріли (Boom Positioning System): Подвійна трикутна опорна структура з 8-позиційним кутовим позиціонуванням та пропорційним пілотним гідрокомпенсатором — точне утримання паралельності буріння без вібрацій.
• Полегшена балка фідера з алюмінієвого сплаву: Високі показники жорсткості на вигин та кручення зі змінними захисними пластинами з нержавіючої сталі.
• Гідравлічний кабельний барабан постійного натягу: Запобігає надмірному розтягуванню та пошкодженню силового кабелю під час маневрування машини у виробці.

Важливо: ТОВ «ДОЛОТА» є офіційним дилером ZEGA в Україні. Це гарантує вам прямі поставки з заводу без посередників, офіційну сертифікацію, повний пакет документації та пряму гарантійну підтримку на всій території України.

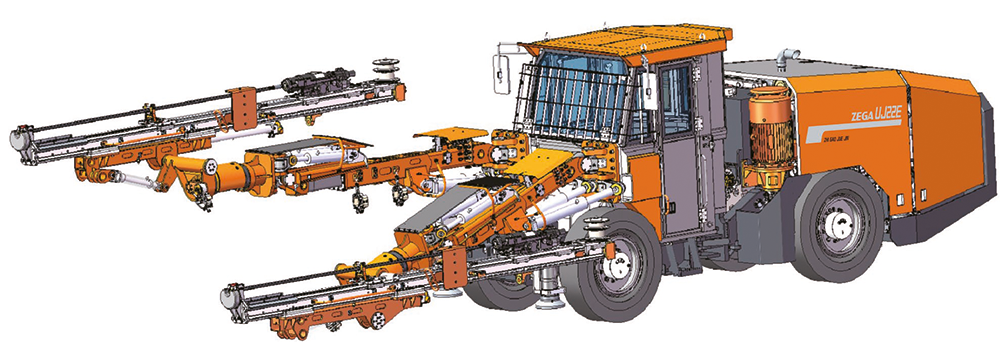

1. UJ22E — двострілова інтелектуальна прохідницька установка (вибій до 52 м²)

Призначення та ключові задачі

ZEGA UJ22E — це двострілова прохідницька бурова установка нового покоління з повністю електронною системою керування на базі електропропорційних клапанів. Призначена для буріння вибоїв при проходці тунелів та шахтних виробок великого перетину — залізничних, автомобільних тунелів, камер дроблення, підземних складів.

Головна особливість UJ22E — можливість встановлення системи радіокерування (Line-of-sight radio remote control) для дистанційної роботи в небезпечних зонах та зонах обвалень. Оператор виводиться з-під покрівлі виробки, що радикально підвищує безпеку прохідницьких робіт.

Технічні характеристики UJ22E

Ключові переваги

• Подвійна продуктивність при одному операторі: Дві незалежні стріли з гідроперфораторами ZY104M (по 20 кВт) працюють одночасно, вдвічі скорочуючи час обурювання вибою.
• Безпека без компромісів: Дистанційне радіокерування дозволяє оператору перебувати поза зоною обвалення покрівлі — жоден член бригади не знаходиться під незакріпленим склепінням.
• Адаптація під європейські еконорми: Версія з двигуном Deutz 160 кВт (Euro V) дозволяє експлуатацію в тунелях із жорсткими вимогами до викидів.
• Точність буріння: Електропропорційне керування забезпечує ювелірне позиціонування стріл — мінімальне відхилення від паспорту буропідривних робіт.

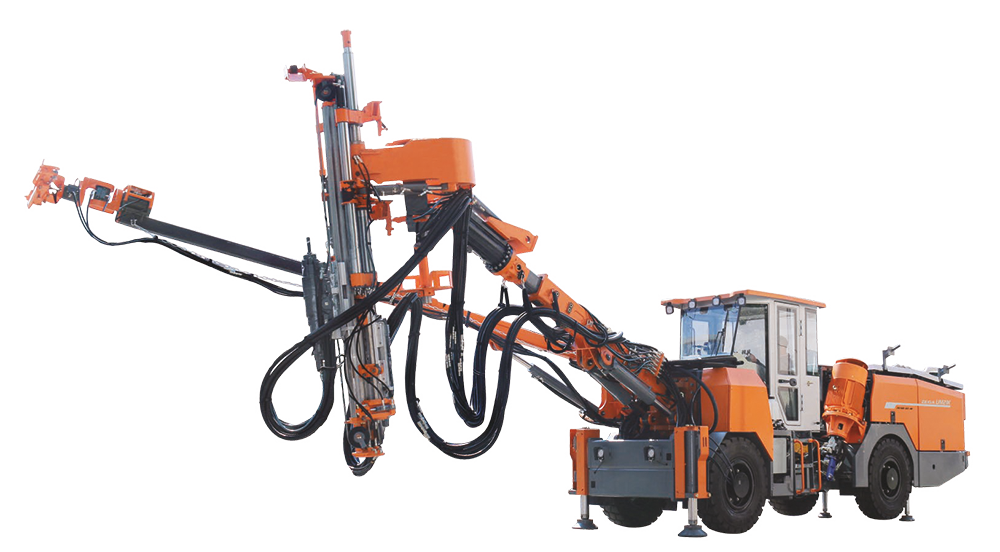

2. UM21K — анкерна установка з маніпулятором для захисної сітки (висота кріплення до 7 м)

Призначення та ключові задачі

ZEGA UM21K — це спеціалізована анкерна бурова установка для кріплення гірських виробок, яка виконує повний цикл «навішування сітки — розгортання — буріння — монтаж анкера» силами однієї машини. Призначена для зміцнення склепінь виробок великого перетину, де потрібне комбіноване кріплення: анкери + захисна металева сітка.

Унікальна особливість UM21K — окремий ізольований маніпулятор для навішування захисної металевої сітки із 3 ступенями свободи та розворотом на 360°. Раніше ця операція потребувала 3–4 осіб ручної праці, тепер виконується автоматично.

Технічні характеристики UM21K

Ключові переваги

• Виключення ручної праці під покрівлею: Маніпулятор сітки повністю замінює бригаду кріпильників — жодна людина не перебуває під незакріпленим склепінням під час навішування сітки.
• Скорочення часу циклу кріплення: Одна машина виконує роботу трьох окремих операцій послідовно без зміни позиції — продуктивність зростає на 40–60%.
• Універсальність по типах анкерів: Працює з фрикційними (трубчастими ⌀40 мм), полімерними/смоляними (⌀16–25 мм) та цементними анкерами — одна машина на всі види кріплення.
• Вбудований револьверний барабан: Автоматична подача анкерів з магазину 9+1 — оператор не витрачає час на ручну заміну.

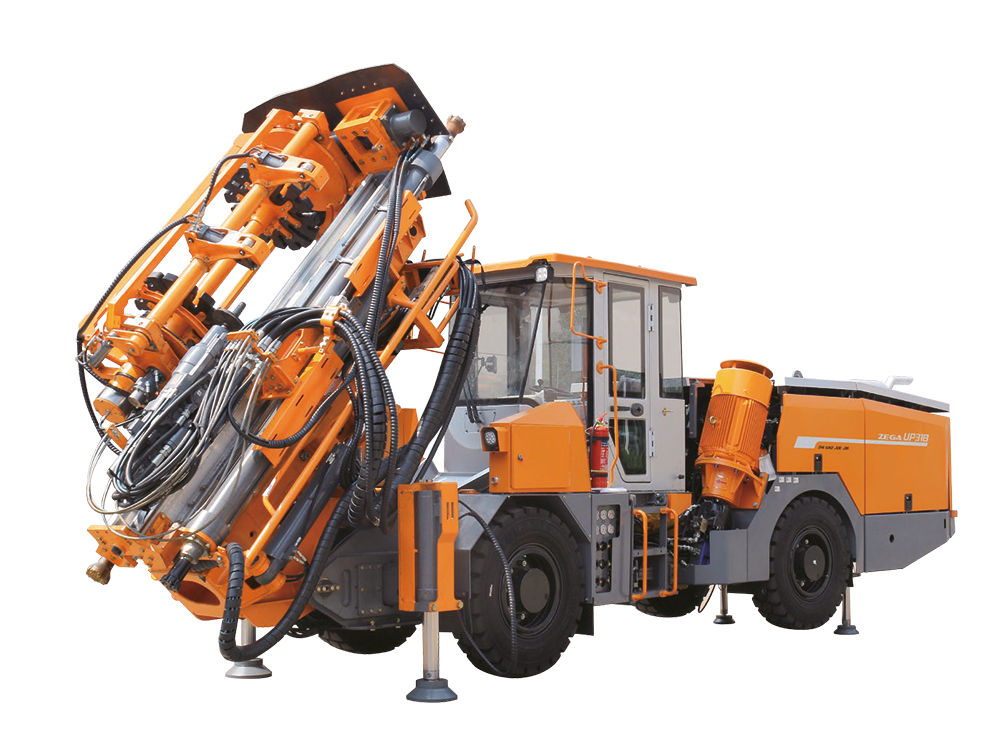

3. UP31B — важка установка експлуатаційного буріння (глибина свердловин до 50 м)

Призначення та експлуатація в очисних вибоях

ZEGA UP31B — це флагманська установка глибокого буріння для відбою руди методом глибоких експлуатаційних свердловин. Призначена для високопродуктивного очисного видобутку на рудниках чорних та кольорових металів, де потрібне віялове або паралельне буріння пакетів свердловин глибиною до 50 метрів.

Головна інновація UP31B — повністю автоматичний робот-маніпулятор зміни штанг ємністю 27+1 штанга, який повністю виводить людей із небезпечної зони під час циклу буріння. Багатоступінчастий гідроциліндр прямого з’єднання (Direct-linked multi-stage cylinder) замість ланцюгової подачі виключає вібрації штанги, що критично важливо на глибині 50 метрів.

Технічні характеристики UP31B

Ключові переваги

• Рекордна глибина — 50 метрів: Найбільша глибина серед підземних установок ZEGA за рахунок касети на 27 штанг — можна бурити без зупинки на додавання штанги.
• Нульова вібрація штанги: Гідроциліндр прямого з’єднання замість ланцюга забезпечує ідеально пряме буріння без відхилення осі свердловини, що критично для правильного підриву блоку.
• Повна автоматизація (безлюдна технологія): Робот-маніпулятор змінює штанги автоматично — оператор керує процесом із захищеної кабіни FOPS, що відповідає найвищим стандартам безпеки.
• Потужний перфоратор ZY105M (25 кВт, 1 810 Н·м): Забезпечує впевнену проходку в міцних породах — від щільних вапняків до кристалічних гранітів та залізистих кварцитів.

Зведена порівняльна таблиця моделей ZEGA

Порада головного інженера: Усі три моделі оснащені сертифікованими кабінами FOPS та двоконтурними мокрими гальмами. Це безальтернативна вимога безпеки для підземних робіт — жодна установка без FOPS-сертифікації не повинна допускатися до експлуатації під землею.

Практичний алгоритм вибору підземної бурової установки

Щоб обрати оптимальну модель для вашого об’єкта, дайте відповідь на 4 ключові запитання:

1. Який тип робіт ви виконуєте?
   • Проходка тунелів та шахтних виробок (буріння вибоїв) → обирайте UJ22E.
   • Кріплення склепінь, встановлення анкерів та захисної сітки → ваш вибір UM21K.
   • Очисний видобуток руди методом глибоких свердловин → безальтернативно UP31B.
2. Який мінімальний перетин вашої виробки?
   • 2,0–3,0 м (вузькі виробки, тонкі пласти) → розгляньте компактніші моделі ZEGA (UJ18A, UJ20) — проконсультуйтеся з інженерами «ДОЛОТА».
   • 3,0–3,8 м → підходить UM21K або UJ22E.
   • Понад 3,8 м → усі три моделі працюють без обмежень.
3. Яка міцність порід на вашому об’єкті?
   • М’які та середні породи (вапняки, пісковики, сланці) → достатньо перфоратора ZY104M (UJ22E, UM21K).
   • Міцні та надміцні породи (граніти, базальти, залізисті кварцити) → необхідний потужний ZY105M з крутним моментом 1 810 Н·м (UP31B).
4. Які вимоги до рівня автоматизації та безпеки?
   • Потрібне дистанційне керування з безпечної зони → UJ22E з радіокеруванням.
   • Потрібна повна автоматизація циклу кріплення (сітка + анкери без людей) → UM21K.
   • Потрібна безлюдна технологія глибокого буріння → UP31B з роботом-маніпулятором штанг.

Повна комплектація «під ключ» від ТОВ «ДОЛОТА»

Щоб ваша підземна бурова установка почала працювати з максимальною продуктивністю з першого дня, ми забезпечуємо повне оснащення об’єкта:

• Буровий інструмент ZEGA: Оригінальні перфоратори (ZY102M, ZY104M, ZY105M), бурові штанги (R32, T38, T45, T51), коронки та хвостовики під конкретні умови буріння.
• Гвинтові компресори: Дизельні та електричні компресори високого тиску (до 25 бар), відкалібровані під роботу з пневмоударниками та систему продувки свердловин.
• Системи безпеки під землею: Автоматичні системи пожежогасіння (подвійний режим активації), резервні гальмівні контури, захист низьковольтних ланцюгів 24 В (IP67).
• Спеціальні кліматичні пакети (опції):
  • Арктичний пакет: підігрів двигуна, гідробаків, арктичні мастила — для роботи в умовах вічної мерзлоти або високогір’я.
  • Пустельний пакет: система сухого пилоподавлення стисненим повітрям + водяний туман — мінімальна витрата води.
  • Антикорозійний пакет: спеціальне фарбування та захист кабелів — для підводних тунелів або високосольових шахт.

Вигідне фінансування: Кредит та Лізинг 5-7-9%

Придбати підземну бурову техніку ZEGA від ТОВ «ДОЛОТА» можна на вигідних фінансових умовах:

• Програма «Доступні кредити 5-7-9%»: Доступно для ФОП та юридичних осіб. Надаємо повний пакет документів, специфікацій та техніко-економічного обґрунтування для швидкого погодження в банку.
• Фінансовий лізинг 5-7-9%: Швидке оформлення техніки у лізинг під вимоги лізингодавців із можливістю включення всього комплекту (установка + компресор + буровий інструмент).
• Спеціальні цінові пропозиції:
  • Знижка при попередньому замовленні з заводу ZEGA.
  • Спеціальна ціна при купівлі комплекту «Установка + Компресор + Інструмент + ЗІП».
  • Бонусні умови для постійних клієнтів Dolota.ua.

Офіційна гарантія та сервісна підтримка в Україні

ТОВ «ДОЛОТА» не просто продає обладнання, а забезпечує його безперебійну роботу протягом усього терміну експлуатації:

• Офіційна гарантія: 12 місяців або 2 000 мотогодин (залежно від того, що настане раніше).
• Власний сервісний центр: м. Борислав (Львівська область), вул. Дрогобицька 7-Т. Повний цикл діагностики, ремонту та регламентного ТО.
• Склад оригінальних запчастин ZEGA: У наявності гідроперфоратори, ремкомплекти, гідравлічні вузли, елементи стріл, фідерів та ходової частини — мінімальний час простою техніки.
• Навчання операторів під землею: Проводимо ввідний інструктаж для гірничих бригад із практичним відпрацюванням на об’єкті замовника, консультації з регламентного ТО та налаштування інтелектуальних систем буріння.

Популярні запитання (FAQ)

1. Що таке сертифікація FOPS і чому вона обов’язкова для підземних машин?
FOPS (Falling Object Protective Structure) — це міжнародний стандарт захисту кабіни оператора від падіння уламків породи та предметів зверху. Усі підземні установки ZEGA сертифіковані за цим стандартом, що є безальтернативною вимогою безпеки для підземних гірничих робіт.

2. Як машина ZEGA потрапляє під землю через шахтну кліть?
Завдяки модульній конструкції (Modular Structure Design). Установка розбирається на окремі секції на поверхні, спускається через кліть і збирається безпосередньо у виробі силами інженерів ТОВ «ДОЛОТА» в рамках шеф-монтажу.

3. Яка система гальмування застосовується на підземних установках ZEGA?
Двоконтурна система з роздільними багатодисковими мокрими гальмами на колесах та аварійним стоянковим гальмом. Навіть при розриві одного або обох трубопроводів живлення машина гарантовано зупиняється — це критично важливо на ухилах у шахті.

4. Чи може UP31B бурити під кутом (віялове буріння)?
Так. Стріла UP31B має два циліндри розвороту на 360°+180°, що дозволяє вести віялове буріння свердловин у будь-якому напрямку — горизонтальному, похилому чи вертикальному — без зміни позиції машини.

5. Як відбувається пилоподавлення при роботі в умовах дефіциту води?
ZEGA пропонує пустельний кліматичний пакет: очищення свердловини виконується сухою сумішшю стисненого повітря (від бортового гвинтового компресора) + водоповітряного туману для придушення пилу. Це мінімізує витрати води до мінімуму.

6. Хто здійснює гарантійне обслуговування в Україні?
Гарантійне та післягарантійне обслуговування виконує офіційний дилер ТОВ «ДОЛОТА» на базі сервісного центру в м. Борислав або з виїздом спеціалістів безпосередньо на ваш об’єкт.

Висновок та контакти

Підземні бурові установки ZEGA від ТОВ «ДОЛОТА» — це високотехнологічне обладнання, яке поєднує продуктивність проходки, безпеку гірничої бригади та швидку окупність інвестицій. Кожна модель вирішує конкретний клас задач під землею:

• Бурите вибої та проходите тунелі? Обирайте двострілову UJ22E з радіокеруванням.
• Кріпите склепіння виробок анкерами та сіткою? Ваш вибір — UM21K з роботизованим маніпулятором сітки.
• Виконуєте очисний видобуток глибокими свердловинами? Замовляйте UP31B — 50 метрів глибини з повною автоматизацією.
