Пневмоударне буріння: Технологічна парадигма та інженерні рішення ТОВ «ДОЛОТА»

Технологія пневмоударного буріння є ключовим інженерним рішенням для роботи у міцних та абразивних породах. На відміну від класичного обертального буріння, де енергія удару передається через всю колону, у DTH-системі ударний вузол знаходиться безпосередньо над долотом. Це мінімізує втрати енергії в колоні та забезпечує стабільну передачу ударного імпульсу на вибій незалежно від глибини свердловини.

Сучасна гірничодобувна, будівельна, геотермальна та нафтогазова промисловість функціонує в умовах постійного ускладнення гірничо-геологічних умов. Виснаження легкодоступних ресурсів та необхідність освоєння глибинних горизонтів вимагають від бурових підрядників застосування технологій, здатних забезпечити високу механічну швидкість проходки при мінімальних сукупних витратах на метр свердловини.

Серед розмаїття методів руйнування гірських порід, технологія пневмоударного буріння визнана глобальним індустріальним стандартом під час проходження твердих, надтвердих та високоабразивних формацій. Особливо гостро питання вибору технології постає при бурінні по граніту, базальту, кварцитах та інших породах з межею міцності на стиск понад 200 МПа, де традиційне роторне обертальне буріння демонструє критично низьку ефективність та катастрофічно швидке зношування породоруйнівного інструменту

Український геологічний контекст, зокрема наявність Українського кристалічного щита, зумовлює високий попит на надійне пневмоударне обладнання для спорудження свердловин на воду, проведення геологорозвідувальних робіт та експлуатації гранітних кар’єрів. Успішна реалізація таких проєктів неможлива без глибокого розуміння фізико-механічних процесів руйнування породи, аеродинаміки очищення вибою, термодинаміки компресорного обладнання та трибології мастильних матеріалів. Водночас інженерно-технічний успіх нерозривно пов’язаний із правильним вибором технологічного партнера.

ТОВ «ДОЛОТА» (Dolota LLC) позиціонує себе як провідний український виробник та постачальник комплексних рішень для бурової галузі. Компанія не лише реалізує преміальне обладнання — від занурювальних пневмоударників та бурових коронок до потужних гвинтових компресорів серії ZEGA, — але й формує повноцінну екосистему сервісної підтримки. Ця екосистема охоплює реставрацію інструменту, виготовлення нестандартного обладнання під замовлення, оренду бурильних труб та експертний консалтинг, що дозволяє клієнтам збільшити ефективність буріння, знизити експлуатаційні витрати та мінімізувати ризики аварій у свердловині. Даний науково-технічний звіт має на меті надати вичерпний аналіз технології DTH буріння, адаптований до маркетингової стратегії ТОВ «ДОЛОТА», інтегруючи передові інженерні концепції з практичними рішеннями, які пропонує компанія.

Фізико-механічні засади руйнування надтвердих порід

Для глибокого розуміння переваг пневмоударного буріння необхідно розглянути петрофізичні властивості гірських порід та механіку передачі енергії. Граніт, як типова магматична інтрузивна порода, характеризується масивною текстурою, повнокристалічною структурою та надзвичайно високим вмістом кварцу, що зумовлює його надзвичайну твердість та абразивність.

Згідно з класифікацією буріння, дрібнозернисті граніти, гранітогнейси та кварцити відносяться до найвищих категорій складності, де механічна швидкість проходки може падати до 0.15 метра на годину при використанні невідповідного інструменту.

Буріння по граніту на воду з розколів та зон тріщиноватості вимагає застосування потужних динамічних імпульсів, здатних ініціювати крихке руйнування мінерального матриксу.

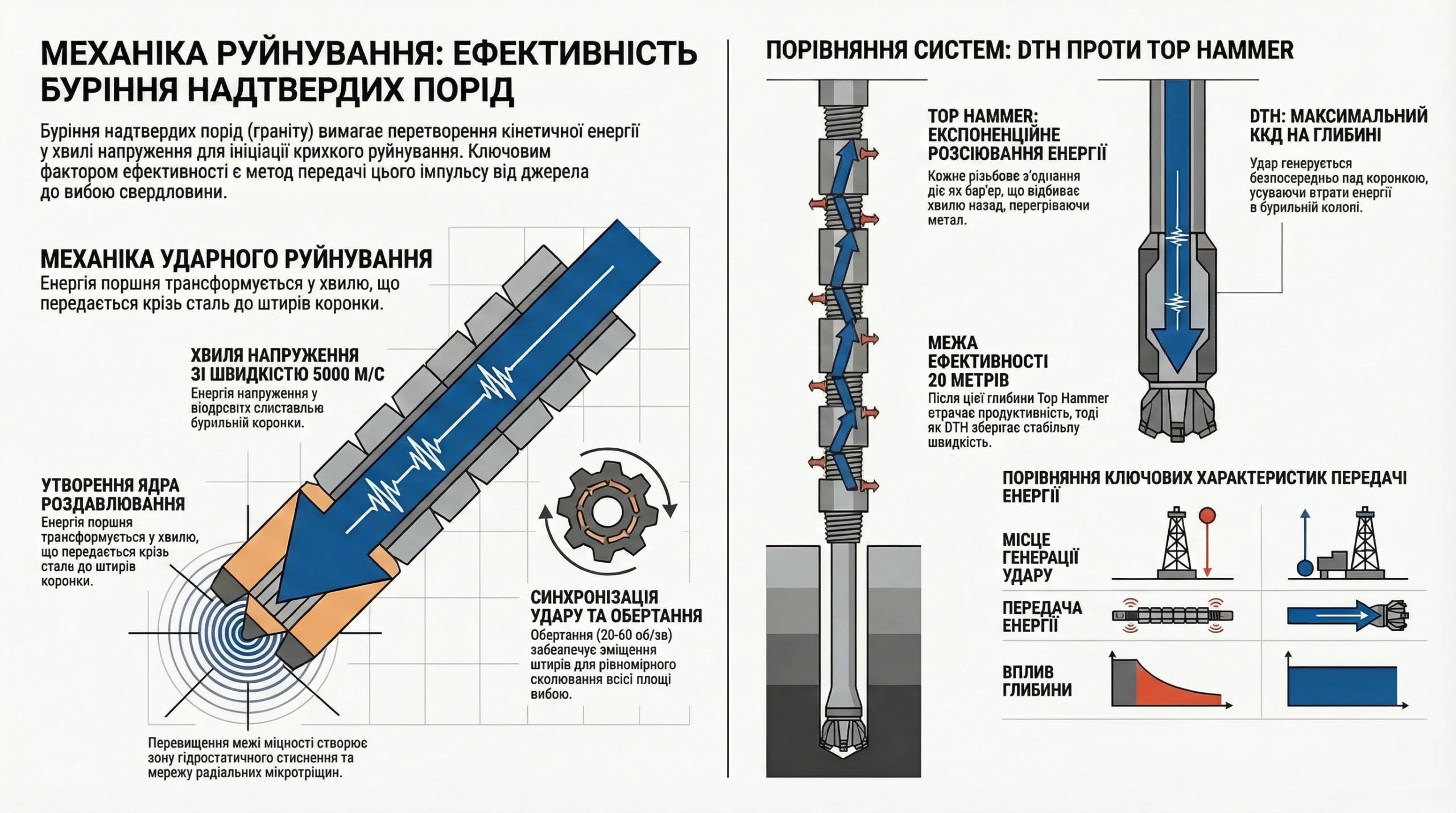

Механіка ударного руйнування

При пневмоударному бурінні порода руйнується внаслідок серії високочастотних ударів, які наносяться поршнем пневмоударника по хвостовику бурової коронки. Ця кінетична енергія миттєво трансформується у хвилю напруження (stress wave), яка поширюється крізь сталевий корпус коронки зі швидкістю звуку в металі (близько 5000 м/с) і фокусується на твердосплавних штирях (зубках). Коли штир впроваджується у граніт, під його контактною поверхнею виникає зона гідростатичного стиснення.

При перевищенні межі міцності породи на стиск, утворюється ядро роздавлювання, від якого в різні боки поширюються радіальні мікротріщини. Одночасно з ударною дією, бурова колона здійснює повільне обертання (зазвичай 20-60 обертів на хвилину), що забезпечує зміщення штирів на нові позиції для наступного удару. Така комбінація ударної дії (percussion) та обертання (rotation) гарантує рівномірне сколювання масиву по всій площі вибою.

Порівняльний аналіз систем

В індустрії буріння твердих порід історично сформувалися дві конкуруючі концепції: DTH та Top Hammer . Обидва методи використовують ударно-обертальний принцип, проте кардинально відрізняються кінематикою передачі енергії, що має вирішальне значення при виборі обладнання.

У системі Top Hammer гідравлічний або пневматичний перфоратор встановлено на каретці бурової щогли на поверхні. Ударний імпульс генерується на поверхні і має подолати всю довжину колони бурильних штанг, щоб досягти коронки на вибої. Енергія передається через різьбові з’єднання та муфти. У неглибоких свердловинах (до 15-20 метрів) і м’яких породах ця система демонструє високу швидкість та ефективність. Однак, зі збільшенням глибини свердловини, кожне різьбове з’єднання діє як акустичний бар’єр. Відбувається часткове відбиття хвилі напруження назад до перфоратора, що призводить до експоненційного розсіювання кінетичної енергії. Крім того, відбиті хвилі викликають колосальні вібраційні навантаження на бурильні труби, що спричиняє швидкий втомний знос металу, перегрів різьб та високий ризик обриву колони.

На противагу цьому, технологія DTH передбачає розташування пневмоударника безпосередньо над буровою коронкою. Бурильна колона (труби) у цьому випадку виконує лише дві функції: передає постійний крутний момент від обертувача (ротора) та слугує каналом для подачі стисненого повітря від компресора. Кінетична енергія генерується на вибої і передається безпосередньо на коронку без посередництва труб.

Враховуючи вищезазначене, для підприємств, які займаються бурінням артезіанських свердловин у гранітних масивах або виконують буровибухові роботи у кар’єрах, впровадження DTH інструменту є критичною умовою збереження рентабельності.

ТОВ «ДОЛОТА» забезпечує повний спектр комплектуючих для переходу підрядників на DTH-буріння, пропонуючи пневмоударники, коронки з посиленим твердосплавним озброєнням та високоякісні бурильні труби.

Завдяки глибокому консалтингу, фахівці компанії допомагають підібрати інструмент, який мінімізує девіацію та гарантує максимальну передачу енергії, забезпечуючи заявлене зростання ROI на рівні 15% і більше.

Архітектура пневмоударників та стандартизація хвостовиків

Пневмоударник — це складний термодинамічний та кінематичний механізм, який працює в екстремальних умовах високого тиску, абразивного тертя та постійного контакту з водою і шламом. Його конструкція складається із зовнішнього корпусу (циліндра), внутрішнього рухомого поршня (бойка), системи розподілу повітря (клапанної або безклапанної) та нижнього патрона (chuck), який утримує бурову коронку.

Сучасні пневмоударники класифікуються насамперед за типом розподілу повітря. Клапанні моделі використовують рухомий пластинчастий клапан для перенаправлення потоку повітря у верхню або нижню камери поршня. Безклапанні моделі (valveless), які домінують у сучасній індустрії завдяки меншій кількості рухомих частин та вищій надійності, використовують геометрію самого поршня та спеціальні канали в циліндрі для циклічного перекриття і відкриття повітряних портів.

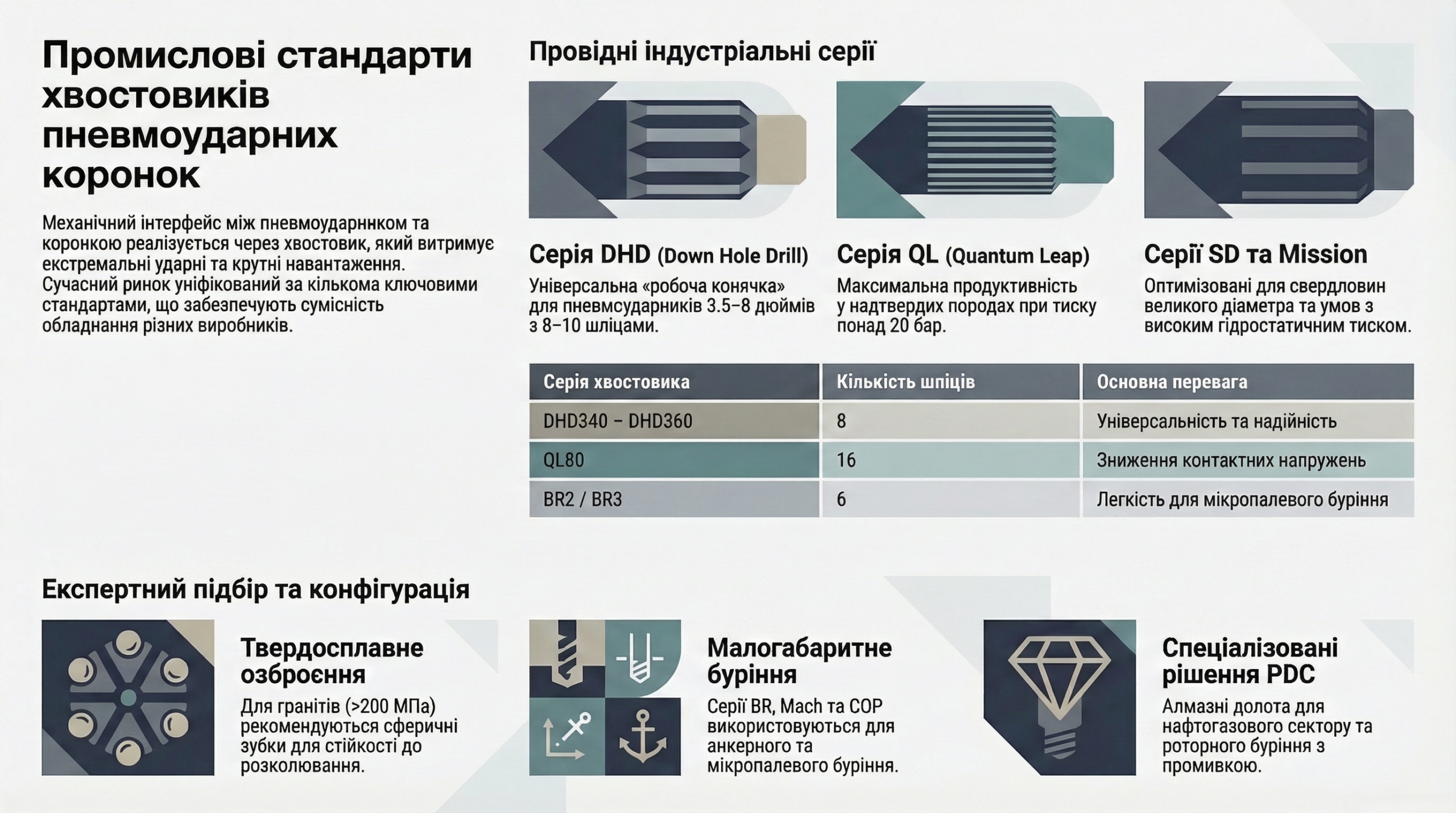

Стандарти хвостовиків (Shank Types)

Механічний інтерфейс між пневмоударником та буровою коронкою реалізується через хвостовик (shank). Цей елемент має витримувати колосальні напруження на зріз від передачі крутного моменту та циклічні напруження стиску від ударів поршня. Глобалізація бурової галузі призвела до уніфікації розмірів, внаслідок чого на ринку домінують кілька ключових індустріальних стандартів хвостовиків. ТОВ «ДОЛОТА» постачає коронки, сумісні з усіма провідними стандартами, забезпечуючи потреби будь-якого парку обладнання.

1. Серія DHD (Down Hole Drill): Це найпоширеніший та найстаріший стандарт, що походить від конструкцій компанії Ingersoll-Rand. Серія DHD вважається галузевою “робочою конячкою” для пневмоударників номіналом від 3.5 до 8 дюймів. Хвостовики серії DHD, як правило, мають 8 масивних шліців (наприклад, DHD3.5, DHD340, DHD350, DHD360), що забезпечує міцне зчеплення з нижнім патроном. Лише найбільші моделі, такі як DHD380, використовують 10 шліців для розподілу гігантських крутних моментів. Компанія ТОВ «ДОЛОТА» рекомендує коронки серії DHD як універсальне рішення для більшості цивільних та гірничих проєктів.

2. Серія QL (Quantum Leap): Цей стандарт був розроблений для забезпечення максимальної продуктивності в умовах глибокого буріння у надтвердих породах (deep-hole and hard rock drilling). Інженери збільшили площу контакту між хвостовиком та патроном шляхом збільшення кількості шліців, що знизило контактні напруження та мінімізувало ризик зрізання шліців під час заклинювання коронки у гранітних розломах. Хвостовик QL40 має 10 шліців, QL50 та QL60 — 12 шліців, а гігантський QL80 оснащений 16 шліцами. Цей тип коронки ідеально поєднується з високопродуктивними компресорами, здатними підтримувати тиск понад 20 бар.

3. Серія SD (Sandvik/Mission): Розроблена для експлуатаційного буріння свердловин великого діаметра. Моделі SD4, SD5, SD6 та SD8 традиційно мають по 8 шліців, проте відрізняються зміненою геометрією вихлопної трубки (foot valve) та безклапанною архітектурою повітряного потоку, що генерує надзвичайно потужну енергію одиничного удару. Вони стабільно працюють при високому обводненні та великих об’ємах бурового шламу.

4. Серія Mission: Ці пневмоударники та коронки заслужили бездоганну репутацію у секторі буріння свердловин на воду та геотермальних свердловин. Їхня конструкція оптимізована для подолання високого гідростатичного тиску стовпа води, який утворюється у свердловині під час розкриття водоносних горизонтів (наприклад, моделі Mission 30, Mission 40, Mission 50, Mission 60).

5. Малогабаритні серії (BR, Mach, COP): Для специфічних завдань будівельної галузі, мікропалевого та анкерного буріння застосовуються легкі інструменти. Наприклад, коронки серії BR2 та BR3 оснащені 6 шліцами, а BR33 — 7 шліцами.

Придбання пневмоударників та коронок через каталог ТОВ «ДОЛОТА» супроводжується професійним підбором твердосплавного озброєння. Експерти компанії допомагають обрати оптимальну форму зубків (сферичні, балістичні або конічні) залежно від типу породи: для гранітів з межею міцності понад 200 МПа найкраще підходять сферичні зубки, які мають максимальну опірність до розколювання під час екстремальних навантажень.

Крім того, наявність в асортименті компанії високоякісних полікристалічних алмазних доліт (PDC) розширює можливості підрядників у секторах нафтогазового та роторного буріння, де застосовується промивка розчинами.

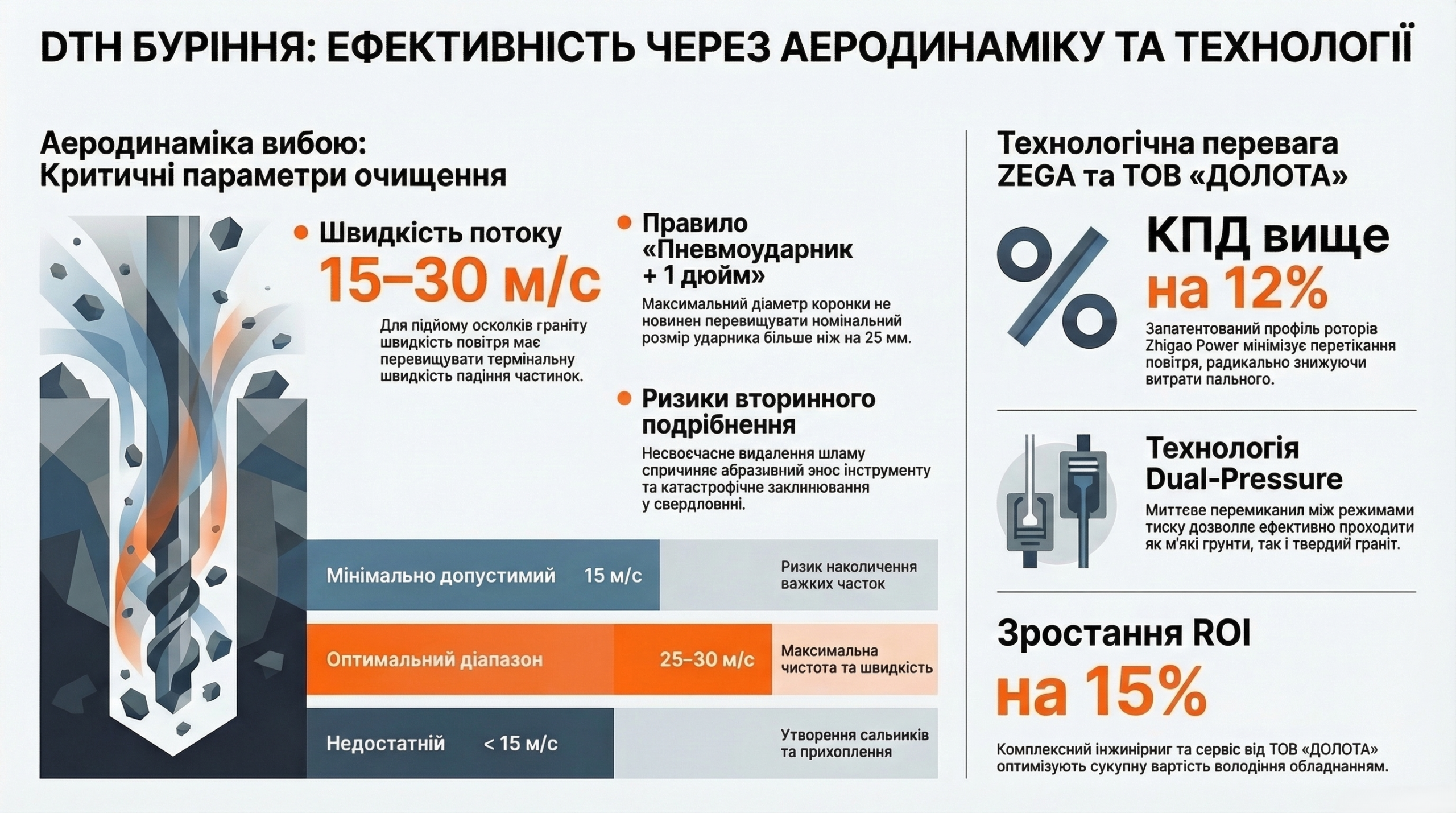

Аеродинаміка вибою: Закономірності очищення свердловини та споживання повітря

Швидкість руйнування гірської породи є лише однією стороною медалі. Фундаментальною проблемою DTH буріння є необхідність безперервної та миттєвої евакуації зруйнованих частинок (бурового шламу) із вибою на денну поверхню. Якщо шлам не видаляється вчасно, пневмоударник починає бити по “подушці” з уламків. Відбувається багаторазове вторинне подрібнення (перебурювання) частинок граніту до стану дрібного пилу.

Це явище не лише критично знижує швидкість проходки, але й діє як абразивна паста, миттєво зношуючи сталевий корпус коронки та зовнішню сорочку пневмоударника. Більше того, накопичення шламу у затрубному просторі призводить до утворення сальників, різкого стрибка тиску та катастрофічного заклинювання інструменту у свердловині (прихоплення).

Фізика швидкості висхідного потоку

Очищення свердловини при DTH бурінні здійснюється виключно відпрацьованим стисненим повітрям, яке виходить через спеціальні продувочні канали у буровій коронці. Згідно з законами аеродинаміки, для того, щоб підняти тверду частинку породи вгору, швидкість повітряного потоку має перевищувати швидкість витання (термінальну швидкість падіння) цієї частинки. Для важких осколків граніту мінімально допустима швидкість висхідного потоку  у затрубному просторі становить 15 м/с (3000 фут/хв), тоді як для оптимальної ефективності та чистоти стовбура рекомендовано підтримувати швидкість у діапазоні 25-30 м/с (5000-6000 фут/хв).

Швидкість висхідного потоку є функцією від об’ємної витрати повітря, яку забезпечує компресор, та площі перерізу затрубного (кільцевого) простору. Ця площа обчислюється як різниця між площею перерізу самої свердловини та площею перерізу зовнішнього діаметра бурильної труби.

Інженери ТОВ «ДОЛОТА» під час консультацій клієнтів завжди акцентують увагу на емпіричному правилі: мінімальний діаметр свердловини дорівнює номінальному розміру пневмоударника, а максимальний розмір для ефективного буріння не повинен перевищувати номінальний розмір ударника плюс 1 дюйм. Наприклад, для 4-дюймового ударника оптимальний діапазон коронок становить 105-130 мм (приблизно 4 – 5 дюймів). Якщо встановити на 4-дюймовий інструмент коронку діаметром 150 мм, затрубний простір стане занадто широким, швидкість потоку різко впаде, і шлам не підніметься на поверхню.

Споживання стисненого повітря пневмоударниками

Кожна модель пневмоударника характеризується власною кривою споживання повітря, яка є прямо пропорційною робочому тиску компресора. Чим вищий тиск, тим більший об’єм повітря проходить через механізми. Загальне правило стверджує, що зі збільшенням номінального розміру пневмоударника зростає потреба у високому об’ємі повітря, при цьому для гігантських діаметрів пікова продуктивність досягається навіть при відносно нижчому тиску.

Термодинаміка генерації стисненого повітря: Гвинтові компресори ZEGA як серце бурової установки

Для розкриття повного потенціалу пневмоударника необхідне надійне джерело енергії. У DTH бурінні таким джерелом є повітряний компресор. Традиційні поршневі компресори давно витіснені з ринку глибокого буріння через низьку продуктивність, високу пульсацію потоку та недостатній рівень робочого тиску. Сучасним індустріальним стандартом є гвинтові компресори об’ємної дії (rotary screw compressors). Вони складаються з двох взаємодіючих роторів (гвинтів) спеціального профілю, що обертаються у протилежних напрямках. Повітря засмоктується у простір між роторами і внаслідок їх обертання безперервно стискається у напрямку до випускного вікна. Відсутність зворотно-поступальних рухів та клапанів зводить вібрації до мінімуму і гарантує безперервну подачу величезних об’ємів газу.

ТОВ «ДОЛОТА» є стратегічним партнером світового лідера у виробництві бурової та компресорної техніки — корпорації Zhejiang Zhigao (ZEGA) Machinery.

Корпорація ZEGA позиціонує себе як високотехнологічний бренд преміум-класу, чиє обладнання конкурує з провідними міжнародними аналогами на ринках ЄС, Австралії та Південної Америки, будучи офіційним постачальником для глобальних видобувних конгломератів.

Технологічні переваги компресорів ZEGA для бурових підрядників

Інтеграція дизельних пересувних та стаціонарних електричних компресорів ZEGA у буровий комплекс надає підряднику низку ексклюзивних конкурентних переваг :

• Енергоефективність гвинтового блоку «Zhigao Power – China Core»: Запатентований профіль роторів розроблений із застосуванням складної математичної оптимізації геометрії для мінімізації зворотного перетікання стисненого повітря (blow-by leakage). Це забезпечує коефіцієнт корисної дії (ККД) до 12% вище середнього ринкового показника. На практиці це означає радикальне зниження витрат дизельного пального на кожен кубічний метр виробленого повітря, що має прямий вплив на зниження собівартості бурових метрів.

• Технологія Dual-Pressure (Два робочі режими тиску): Інноваційні моделі серій SCYT та SDYT оснащені інтелектуальною системою управління, яка дозволяє оператору перемикати робочий тиск одним натисканням на панелі. Наприклад, перемикання між 12 бар та 18 бар, або між 18 бар та 22 бар. Це революційне рішення для мінливої геології: під час буріння пухких верхніх шарів ґрунту використовується низький тиск для заощадження ресурсу та пального, а при входженні бурової коронки у твердий гранітний моноліт оператор миттєво активує режим високого тиску, форсуючи роботу пневмоударника. Таким чином, один компресор ZEGA універсально закриває спектр завдань, що раніше вимагали б наявності двох різних агрегатів.

• Адаптація до екстремальних умов: Бурові майданчики часто розташовуються у зонах із високою запиленістю та аномальними температурами. Компресори ZEGA оснащені високоефективними системами рідинного та повітряного охолодження з надвеликою площею теплообміну радіаторів, що нівелює ризик перегріву оливи гвинтового блоку та зупинки роботи під палючим сонцем. Крім того, багаторівневі системи підготовки повітря (вологовідділювачі, фільтри) забезпечують подачу виключно чистого повітря, захищаючи пневмоударник від гідроударів та корозії.

• Високонадійні силові агрегати: Для приводу гвинтового блоку ZEGA використовує перевірені часом дизельні двигуни від глобальних лідерів. Зокрема, у моделях широко застосовуються двигуни Cummins (наприклад, у моделі 153SCY-18 встановлено агрегат потужністю 157 кВт), Caterpillar (модель C11 потужністю 287 кВт у буровій установці D470A) та Yuchai. Це гарантує витривалість, доступність запчастин та стабільний крутний момент при максимальних навантаженнях.

Комплексний інжиніринг від ТОВ «ДОЛОТА»: Від бурових установок до експертного сервісу

Аналіз сучасного бурового ринку свідчить, що економічна рентабельність проєктів визначається не лише якістю окремої коронки чи компресора, а рівнем синергії всього бурового комплексу та наявністю безперервного сервісного супроводу. Будь-який простій (downtime) обладнання на об’єкті вимірюється колосальними фінансовими збитками. Розуміючи цю парадигму, компанія ТОВ «ДОЛОТА» трансформувала свою бізнес-модель із формату дистриб’ютора у статус генерального технологічного партнера — єдиного центру постачання та обслуговування (one-stop-shop) для нафтогазової, гірничодобувної та будівельної галузей України.

Глобальний асортимент породоруйнівного інструменту та обладнання

На додаток до передових пневмоударників та гвинтових компресорів серії ZEGA, які домінують у сегменті ударного буріння твердих порід , ТОВ «ДОЛОТА» пропонує вичерпний спектр обладнання для роторного буріння з промивкою:

• Інноваційні долота PDC (Polycrystalline Diamond Compact): Ці долота зі сталевим або твердосплавним матричним корпусом використовують надміцні алмазні різці, що здійснюють зрізання породи (shearing action) замість її подрібнення. PDC долота забезпечують феноменальну швидкість проходки у пластичних та напівтвердих формаціях (глини, пісковики, сланці), широко застосовуючись у розвідці нафти, газу та при спорудженні глибоких артезіанських свердловин.

• Шарошкові та лопатеві долота: Класичні тришарошкові долота для руйнування порід різної міцності, а також пікобури з литим корпусом для проходження м’яких водоносних пісків.

• Бурові насоси (Mud Pumps): Для систем з промивкою розчинами компанія постачає надійні поршневі, плунжерні, двокамерні, гідравлічні та центробіжні насоси. Ці агрегати виконують роль “серця” роторної системи, забезпечуючи високотискову циркуляцію бурового розчину для очищення вибою, змащування інструменту та стабілізації стінок свердловини гідростатичним тиском.

• Хімія для бурових розчинів: Широка лінійка хімічних реагентів, включаючи поліаніонну целюлозу (PAC-LW, PAC-HV) для контролю фільтрації та в’язкості, інгібітори глини (АТМР) для запобігання набряканню сланців, та сульфатований асфальт для стабілізації нестабільних стовбурів.

• Труби та комплектуючі: Безшовні бурильні труби, обсадні колони (для кріплення свердловин), бурові ключі, підшипники вищого класу надійності, а також аварійно-ловильні інструменти та фрезери для ліквідації ускладнень у свердловині.

Фундаментальний аналіз сучасних методів руйнування гірських порід доводить беззаперечну технологічну та економічну перевагу пневмоударного (DTH) буріння під час проходження твердих та високоабразивних формацій, таких як гранітні масиви. У порівнянні з альтернативними методами (Top Hammer), DTH системи усувають проблему розсіювання кінетичної енергії у бурильній колоні, зводять до мінімуму девіацію свердловин та радикально збільшують міжремонтний інтервал інструменту.

Досягнення заявленого рівня ефективності можливе виключно за умови дотримання суворих інженерних алгоритмів. По-перше, вибір хвостовика пневмоударника (DHD, QL, SD, Mission) має строго відповідати геометрії та геологічним вимогам об’єкта. По-друге, розрахунок аеродинаміки очищення свердловини вимагає безпомилкового підбору продуктивності компресора для забезпечення швидкості висхідного потоку на рівні 15-30 м/с. Інтеграція інноваційних гвинтових компресорів серії ZEGA, оснащених технологією Dual-Pressure та високоефективними блоками стиснення, формує ідеальну силову базу для DTH інструментів. По-третє, забезпечення інструменту беззольними мастилами Rock Drill Oil відповідного класу в’язкості (з обов’язковою наявністю присадок EP та емульгаторів води) є аксіомою трибологічного захисту.

У цьому складному інженерному середовищі роль ТОВ «ДОЛОТА» виходить далеко за межі традиційного дистриб’ютора. Виступаючи комплексним технологічним партнером, компанія генерує для своїх клієнтів стійке зростання показника повернення інвестицій (ROI) на рівні понад 15% за рахунок синергії продажів високоякісного обладнання, ексклюзивного сервісу з реставрації PDC доліт, відновлення трубних різьб та гнучких орендних програм.

Глибока експертиза ТОВ «ДОЛОТА», помножена на безперебійне постачання запчастин та технічний консалтинг, гарантує безперервність виробничих циклів, безпеку бурових робіт та оптимізацію сукупної вартості володіння активами (TCO) у будь-яких гірничо-геологічних умовах. Системний підхід, запропонований компанією, формує новий стандарт надійності в українській індустрії видобутку та будівництва.
