Сервіс та ремонт бурового інструменту

Сервіс та ремонт бурового інструменту: повний технічний аналіз та дефектоскопія — це не просто регламентна процедура, а стратегічна інвестиція у безпеку та безперебійність робіт. Завдяки застосуванню високоточних методів неруйнівного контролю та глибокої технічної експертизи, ми виявляємо приховані втомні напруження та дефекти ще до того, як вони призведуть до дороговартісних аварій у свердловині.

Наш комплексний підхід до реновації дозволяє не лише повернути інструменту його паспортні характеристики, а й значно подовжити його експлуатаційний ресурс, мінімізуючи капітальні витрати на закупівлю нового обладнання.

Сучасна нафтогазова галузь та сектор капітального будівництва стикаються з постійним зростанням вартості експлуатаційних витрат, що зумовлює критичну необхідність оптимізації життєвого циклу дороговартісного бурового обладнання.

Сервіс та ремонт бурового інструменту сьогодні не просто технічна необхідність, а складна інженерна дисципліна, що поєднує в собі металургію, трибологію, фізику неруйнівного контролю та прецизійне машинобудування. Відновлення бурових доліт, особливо типу PDC (Polycrystalline Diamond Compact), є одним із найбільш технологічно ємних напрямків, оскільки воно дозволяє повернути працездатність інструменту, вартість якого може сягати десятків тисяч доларів, витративши лише частку від ціни нового виробу.

Ефективність буріння безпосередньо залежить від стану різальних структур та цілісності з’єднувальних елементів бурильної колони. Ураховуючи, що бурове долото працює в агресивному середовищі під впливом високих температур, абразивного зносу та екстремальних вібрацій, процеси дефектоскопії стають першою лінією оборони проти аварій, що можуть призвести до колосальних збитків. Даний звіт детально розглядає технологічні аспекти відновлення алмазних різців, ремонт замкової різьби згідно зі стандартами API, наплавку калібраторів та альтернативні економічні моделі, такі як оренда інструменту.

Технологічні основи реставрації алмазних різців та ремонт доліт PDC

Процес відновлення доліт PDC є багатоетапним циклом, де кожен крок має суворо визначені параметри температури, часу та механічної дії. Основною метою реставрації є не лише заміна зношених компонентів, а й відновлення структурної цілісності корпусу долота, незалежно від того, чи виконаний він зі сталі, чи з вольфрам-карбідної матриці.

Етап первинної діагностики та очищення

Будь-який якісний ремонт починається з ретельної дефектовки. Інструмент, що надходить з об’єкта буріння, зазвичай покритий залишками бурового розчину, шламу та твердих відкладень, які можуть приховувати мікротріщини або ерозійні пошкодження.

Процес очищення передбачає використання мийних установок високого тиску та, в деяких випадках, хімічних розчинників для видалення вуглеводневих забруднень. Після очищення проводиться візуальна інспекція для оцінки зносу лопатей, стану промивних насадок та ступеня деградації алмазних пластин.

Важливим технічним обмеженням для доцільності ремонту є ступінь зносу різців. Якщо знос перевищує 50% від діаметра різального елемента, існує висока ймовірність пошкодження посадкового гнізда, що робить якісну реставрацію неможливою або економічно недоцільною. Також критичним параметром є зовнішній діаметр долота: якщо він зменшився більш ніж на 8 мм від номінального значення, відновлення геометрії до початкових параметрів стає технічно складним завданням.

Термічні режими демонтажу та підготовки

Ключовим моментом у відновленні PDC доліт є заміна алмазних різців. Цей процес вимагає точного контролю нагріву, оскільки перегрів алмазного шару понад критичні температури призводить до його графікації та повної втрати різальних властивостей. Для демонтажу використовується середньочастотний індукційний нагрів, який забезпечує рівномірність розподілу теплової енергії в корпусі.

При досягненні 620 °C срібний припой втрачає свою міцність, що дозволяє фахівцям вилучити зношені різці за допомогою спеціалізованих маніпуляторів. Ті різці, що пройшли перевірку на придатність (наприклад, для діаметра 19.05 мм знос не повинен перевищувати 2.00 мм), негайно поміщаються в розплавлений флюс при температурі 600 °C для подальшої повторної інсталяції.

Металургія пайки та фіксації нових пластин PDC

Напайка пластин PDC — це критичний процес, що вимагає використання високоякісних припоїв та флюсів. Сучасні сервісні центри використовують комбінацію індукційного нагріву потужністю 10–15 кВт та додаткового газополуменевого нагріву (киснево-ацетиленовий пальник) для локального плавлення припою в кожному окремому гнізді. Процес вимагає повної відповідності геометрії різця та гнізда, а також ретельного обертання пластини під час монтажу для видалення повітряних бульбашок та забезпечення 100% заповнення зазору припоєм.

Ціна напайки пластин PDC залежить від вартості самих різальних елементів (які можуть бути як стандартними, так і преміальними з підвищеною термостійкістю) та складності підготовки гнізд. Використання нових різців, що відповідають або перевищують оригінальні специфікації, дозволяє не лише відновити, а й модернізувати інструмент для більш складних умов буріння.

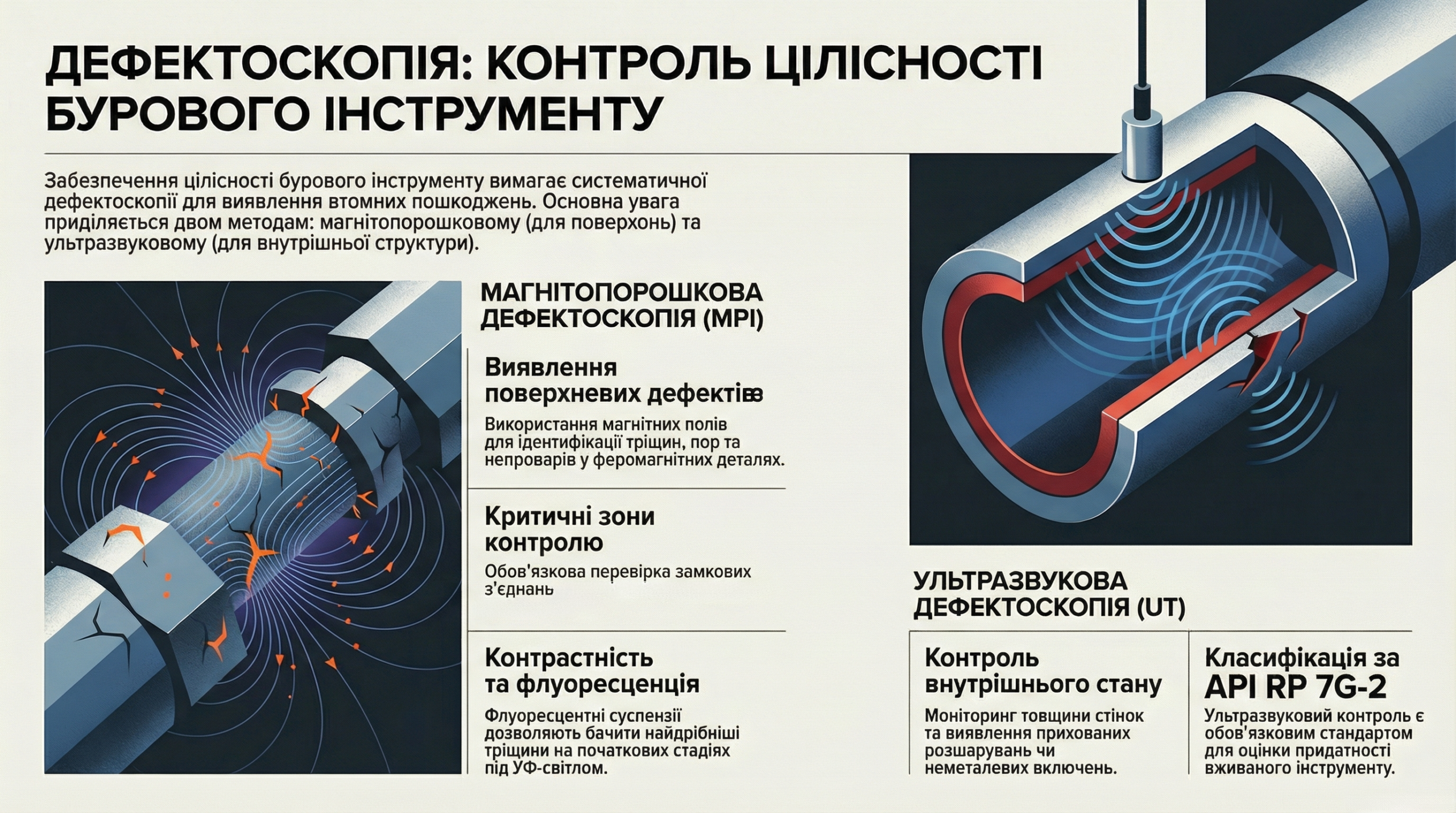

Дефектоскопія бурового інструменту та контроль цілісності

Забезпечення безаварійної роботи бурильної колони неможливе без системної перевірки на тріщини та втомні пошкодження. Дефектоскопія бурового інструменту є обов’язковим регламентним заходом, який проводиться як у польових умовах, так і на базах обслуговування.

Магнітопорошкова дефектоскопія (MPI)

Магнітопорошковий контроль є основним методом виявлення поверхневих та підповерхневих дефектів у феромагнітних матеріалах. Він базується на принципі виникнення магнітних полів розсіювання над дефектами при намагнічуванні деталі.

Використання сучасних засобів MPI включає:

• Чорна магнітна суспензія: Ефективна для виявлення тріщин, пор та непроварів при звичайному освітленні.

• Флуоресцентна магнітна суспензія: Забезпечує найвищий рівень контрастності при ультрафіолетовому опроміненні, що дозволяє ідентифікувати навіть найдрібніші втомні тріщини на початковій стадії їх розвитку.

Даний метод є критичним для перевірки замкових з’єднань, зон переходу від тіла труби до замка та лопатей стабілізаторів, де концентрація напружень є максимальною.

Ультразвукова дефектоскопія (UT)

Ультразвуковий контроль використовується для моніторингу внутрішнього стану металу та вимірювання товщини стінок бурильних труб. Він дозволяє виявити внутрішні розшарування, неметалеві включення та глибокі тріщини, які не виходять на поверхню. Згідно з API RP 7G-2, ультразвукова перевірка є невід’ємною частиною класифікації вживаного інструменту.

Ремонт замкової різьби та проточка на трубах

Різьбові з’єднання (Rotary Shouldered Connections) піддаються колосальним навантаженням на розтяг, кручення та згин. Основними проблемами є знос профілю різьби, задири (galling) та деформація ущільнювальних плечей.

Стандарти та процедури ремонту різьби

Ремонт замкової різьби виконується з суворим дотриманням стандартів API Spec 7-1 та 7-2. Процес включає проточку різьби на трубах, що означає повне видалення пошкодженого шару металу та нарізання нового профілю. Це вимагає використання токарних верстатів з ЧПК, що забезпечують високу точність кроку, конусності та глибини різьби.

Після нарізання різьби обов’язково проводиться холодна обробка її коренів (cold working), що підвищує втомну витривалість металу за рахунок створення зон стискаючих напружень. Крім того, на поверхню наноситься фосфатне покриття (цинк або марганець), яке слугує антифрикційним шаром під час першого згвинчування з’єднання.

Відновлення калібраторів та наплавка зносостійких матеріалів

Калібратори (стабілізатори) працюють у постійному контакті зі стінкою свердловини, виконуючи роль напрямних елементів та підтримуючи номінальний діаметр стовбура. Їх знос призводить до втрати стійкості КНБК та погіршення якості очистки вибою.

Системи твердосплавного наплавлення (Hardfacing)

Відновлення калібраторів виконується методом наплавки спеціальних матеріалів на основі карбіду вольфраму. Вибір конкретного типу наплавки (від HF1000 до HF6500) залежить від абразивності породи та умов експлуатації.

1. HF1000: Базовий рівень, що використовує подрібнений карбід вольфраму в нікель-бронзовій матриці. Оптимальний для м’яких та середніх формацій.

2. HF2000 та HF3000: Включають використання великих вставок (цеглин) карбіду вольфраму, які впаюються в лопать. Це забезпечує максимальну стійкість до абразивного зносу в твердих пісковиках.

3. HF5000: Сучасний метод, де частинки карбіду рівномірно розподілені в нікелевій матриці з твердістю близько 55 HRC, що забезпечує чудовий баланс між міцністю та ерозійною стійкістю.

4. HF6000 та HF6500: Спеціалізовані наплавки для немагнітних стабілізаторів (з нержавіючих сталей), що застосовуються в телеметричних системах (MWD/LWD).

Процес наплавки вимагає попереднього підігріву інструменту до 450 °C та використання графітових блоків для захисту зон, які не повинні піддаватися наплавці (наприклад, посадкових місць для насадок).

Ремонт шнеків та важкого бурового інструменту

Бурові шнеки, що використовуються в цивільному будівництві та при бурінні на воду, піддаються специфічному зносу — стиранню витків реборди. Ремонт шнеків передбачає наварку витків за допомогою дугового зварювання з використанням зносостійких електродів або порошкового дроту.

У багатьох випадках застосовується матеріал “сормайт” або аналогічні тверді сплави, які наносяться на край витка. Це дозволяє не лише повернути шнеку початковий діаметр, а й значно підвищити його ресурс при роботі в абразивних ґрунтах. Важливим аспектом є контроль за термічними деформаціями довгого валу шнека під час зварювання, щоб уникнути його викривлення та втрати співвісності.

Фінішна механічна обробка та контроль якості

Після завершення всіх зварювальних та наплавних робіт інструмент потребує фінішної обробки для досягнення прецизійних геометричних розмірів. Для доліт PDC це означає шліфування зовнішнього діаметра за допомогою алмазних кругів.

Керамічні круги є більш кращими для грубої обробки через їх здатність утримувати шліфувальну рідину в порах, що критично важливо для відведення тепла від алмазних вставок під час шліфування. Заключний контроль якості включає перевірку вильоту кожного різця, його кута нахилу та загальної концентричності долота.

Оренда бурового інструменту: економічна стратегія

У сучасних умовах ринку оренда бурового інструменту стає виваженою альтернативою його купівлі або дороговартісному ремонту власного парку. Це дозволяє буровим компаніям:

• Знизити капітальні витрати: Немає необхідності заморожувати кошти в обладнанні, яке може знадобитися лише для однієї свердловини.

• Отримати гарантовану якість: Орендодавець бере на себе повну відповідальність за сервіс, дефектоскопію та відповідність інструменту стандартам API.

• Гнучкість у виборі технологій: Можливість орендувати долота з різними профілями різців під конкретні геологічні умови кожного інтервалу буріння.

Для сервісних компаній оренда є способом диверсифікації доходів, де ремонтна база стає центров забезпечення високої готовності орендованого фонду.

Ефективний сервіс та ремонт бурового інструменту базуються на трьох складових: глибокій інженерній експертизі, суворому дотриманні міжнародних стандартів та застосуванні передових матеріалів.

1. Відновлення PDC доліт є перевіреним методом зниження собівартості буріння, що дозволяє отримати інструмент з характеристиками, близькими до нових, при витратах 30-50% від вартості закупівлі.

2. Якість напайки пластин PDC та термічний контроль є визначальними для надійності. Використання індукційного нагріву та контроль швидкості нагріву (8-10 °C/хв) є обов’язковими для запобігання пошкодженню алмазного шару.

3. Систематична дефектоскопія та дотримання стандартів API при ремонті різьби забезпечують безпеку операцій та запобігають катастрофічним аваріям у свердловині.

4. Вибір систем наплавки (HF) повинен бути адаптований під конкретний геологічний розріз, де преміальні рішення (HF5000/6500) окупаються за рахунок збільшення часу перебування інструменту в свердловині.

Впровадження комплексного підходу до обслуговування — від первинного очищення та дефектоскопії до фінішного шліфування алмазними кругами — дозволяє буровим підприємствам максимізувати ефективність використання активів та забезпечувати стабільність виробничих процесів у найскладніших умовах експлуатації.

---
