Комплексний інжиніринг буріння свердловин

Комплексний інжиніринг буріння свердловин: Технології, економіка, породоруйнівний інструмент та хімія бурових розчинів

Комплексний інжиніринг буріння свердловин — це системний підхід до проєктування, організації та реалізації бурових робіт, який поєднує геологічний аналіз, технічне моделювання, підбір обладнання, логістику та контроль якості на кожному етапі.

Така модель управління забезпечує оптимізацію витрат, мінімізацію ризиків і досягнення прогнозованого результату незалежно від глибини, типу порід чи цільового ресурсу — води, газу або геотермальної енергії. Інтеграція сучасних технологій, цифрового моніторингу та інженерної експертизи дозволяє створювати ефективні, безпечні й довгостроково надійні рішення для приватних і промислових об’єктів.

Вступ та економіко-технологічна архітектура буріння свердловин

Сучасна індустрія спорудження свердловин являє собою високотехнологічний, багатокомпонентний комплекс, який органічно поєднує в собі досягнення важкого машинобудування, матеріалознавства, гідродинаміки та хімії високомолекулярних сполук.

Буріння свердловин різного призначення — від гідрогеологічних (на воду) до глибоких нафтогазових та геологорозвідувальних — вимагає глибокого розуміння фізико-механічних процесів взаємодії породоруйнівного інструменту з гірським масивом. Успішна реалізація будь-якого бурового проекту залежить від синергетичної взаємодії наземного обладнання (бурових установок та насосних груп), внутрішньосвердловинного інструменту (компоновки низу бурильної колони, доліт) та системи циркуляції промивальних рідин.

Економіка процесу буріння формується під впливом множини змінних чинників, серед яких ключовими є геологічні умови розрізу, проектна глибина закладання, обраний метод руйнування породи, а також типи матеріалів для кріплення стінок свердловини. Аналіз ринку бурових послуг та обладнання демонструє пряму залежність між вибором специфічних технологічних рішень та кінцевою рентабельністю процесу буріння.

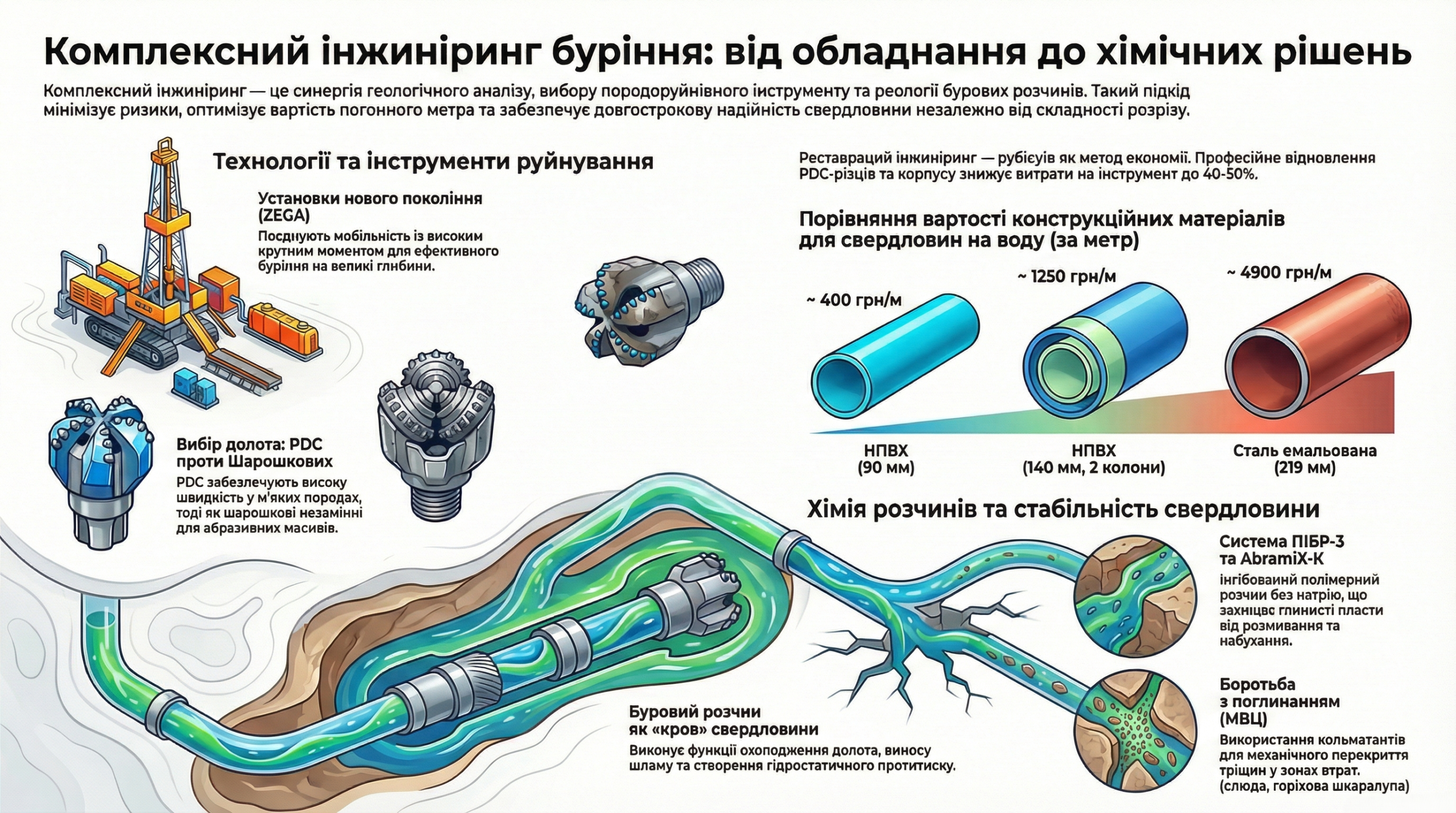

Комплексний інжиніринг буріння свердловин

Зокрема, вартість буріння свердловин на воду під ключ у регіонах України демонструє суттєву варіативність, що жорстко прив’язана до конструкції свердловини, кількості колон та використаних матеріалів.

Ціноутворення на сучасному ринку визначається переважно діаметром та матеріалом обсадних труб, які використовуються для ізоляції водоносних горизонтів та запобігання обваленню стінок стовбура. Використання полімерних труб із непластифікованого полівінілхлориду (НПВХ) формує базовий, найбільш доступний ціновий діапазон. Так, буріння з використанням першої колони діаметром 90 мм обходиться приблизно у 400 гривень за один погонний метр. Збільшення діаметра до 125 мм підвищує вартість до 450-600 гривень за метр, а застосування труб діаметром 140 мм у комбінації з другою колоною доводить ціну до 1250 гривень за погонний метр.

Водночас, перехід до буріння в складніших гірничо-геологічних умовах, які вимагають використання металевих труб, суттєво змінює економічну картину проекту. Застосування обсадних труб діаметром 108 мм, 159 мм та 219 мм (розрахованих під стандартний тридюймовий глибинний насос) підвищує вартість погонного метра до 4500 гривень для звичайної сталі та до 4900 гривень для спеціальних емальованих труб, що забезпечують підвищений антикорозійний захист.

Окремо тарифікується безпосередньо процес буріння під конкретні діаметри: наприклад, проходка під трубу 146 мм оцінюється у 1600 грн/м, а під 190 мм — у 2000 грн/м.

Фізика руйнування гірських порід та класифікація бурових доліт

Серцем будь-якої бурової установки є породоруйнівний інструмент — бурове долото. Саме його конструктивні особливості, матеріалознавче виконання та кінематика роботи безпосередньо на вибої визначають здатність системи руйнувати гірський масив. Вибір долота є найбільш відповідальним етапом проектування свердловини, оскільки невідповідність інструменту типу гірської породи призводить до миттєвого зносу озброєння, падіння швидкості буріння до нуля та необхідності проведення позапланових спуско-підйомних операцій (СПО), які є надзвичайно дорогими.

Класифікація сучасних бурових доліт спирається на характер механічного впливу, який вони чинять на гірську породу. Залежно від механічних властивостей розбурюваного масиву (твердості, пластичності, абразивності, тріщинуватості), порода може руйнуватися методами різання, сколювання, роздавлювання або стирання.

Відповідно до цього, інструмент поділяється на кілька фундаментальних класів: долота ріжучо-сколюючої дії (PDC, алмазні, лопатеві), долота роздавлюючо-сколюючої дії (шарошкові) та спеціалізований інструмент.

Полікристалічні алмазні долота (PDC) та алмазний інструмент

Долота PDC (Polycrystalline Diamond Compact) представляють собою абсолютну вершину еволюції породоруйнівного інструменту ріжучо-сколюючої дії. За останні десятиліття вони здійснили революцію в галузі, витіснивши шарошкові долота з багатьох сегментів буріння. Їхня конструкція кардинально відрізняється від традиційного інструменту відсутністю будь-яких рухомих частин (шарошок, підшипників, замкових пальців), що автоматично виключає ризик заклинювання опор на вибої або катастрофічної втрати металевих елементів у стовбурі свердловини.

Полікристалічні алмазні долота складаються з надзвичайно міцного корпусу, який може бути сталевим або матричним. Матричний корпус являє собою спеціально спроектовану литу головку, виготовлену шляхом спікання порошку карбіду вольфраму з пластичним металевим в’яжучим (наприклад, мідно-нікелевими сплавами). До цієї матриці жорстко кріпляться вкраплення структури PDC — дископодібні бурові елементи (різці). Використання матричного корпусу забезпечує безпрецедентну ерозійну та абразивну стійкість інструменту, що є критично важливим при роботі з високошвидкісними потоками бурового розчину, які містять абразивний шлам.

Поверхня робочих бурових елементів (PDC різців) формується з надзвичайно дрібного синтетичного алмазного порошку. Цей порошок спікається з твердосплавною основою (підкладкою з карбіду вольфраму) в спеціальних пресах за умов екстремально високої температури та гігантського тиску (технологія HPHT — High Pressure, High Temperature). В результаті утворюється полікристалічний алмазний шар, який утримується на корпусі долота за допомогою карбід-вольфрамових шпильок, надійно припаяних безпосередньо до матриці.

Інноваційна структура різців PDC забезпечує унікальну фізико-механічну властивість — здатність до самозагострювання під час роботи. У процесі буріння алмазний стіл зношується шляхом мікроскопічних сколів окремих кристалів.

Це призводить до того, що замість затуплення, різець постійно оголює нові гострі грані, що дозволяє підтримувати незмінно високу агресивність руйнування породи та стабільну ефективність буріння протягом усього, надзвичайно тривалого, терміну служби інструменту.

З точки зору експлуатаційних характеристик, долота PDC здатні забезпечувати феноменально високу механічну швидкість буріння, що значно скорочує загальний час виконання робіт і знижує фінансові витрати. Конструкція цих доліт забезпечує чудову керованість і точне позиціонування, що робить їх безальтернативним вибором для спорудження похило-спрямованих та горизонтальних свердловин.

Спектр їхнього застосування є надзвичайно широким: сучасні модифікації PDC доліт від провідних постачальників, таких як ТОВ «ДОЛОТА» (dolota.ua), яке є одним із найбільших постачальників бурових доліт та обладнання в Україні, ефективно розбурюють породи від I до VII категорії твердості та від I до VIII категорії абразивності.

Для задоволення потреб різних проектів, виробники пропонують долота PDC у широкому діапазоні діаметрів — від компактних 76 мм для геологорозвідки до масивних 190 мм і більше для експлуатаційного буріння на нафту, газ та воду.

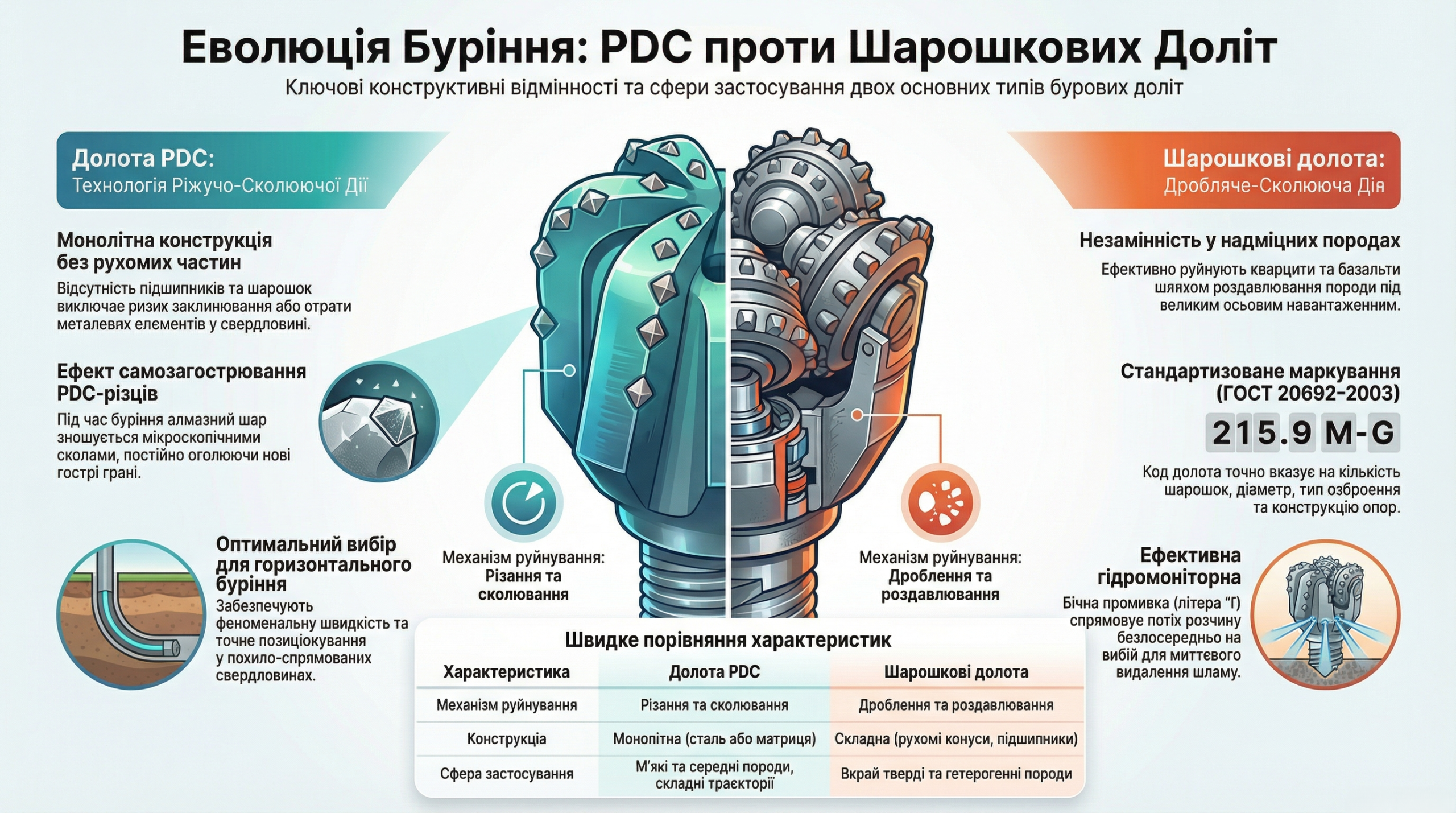

Полікристалічні алмазні долота (PDC) та алмазний інструмент

Шарошкові долота: Кінематика, маркування та специфікація

Незважаючи на стрімку експансію PDC технологій, шарошкові долота залишаються класичним і абсолютно незамінним інструментом для буріння вкрай гетерогенних, сильно тріщинуватих або надзвичайно міцних гірських порід (наприклад, кварцитів, базальтів, міцних вапняків).

У таких умовах алмазні різці PDC піддаються катастрофічному ударному руйнуванню (сколюванню всієї алмазної пластини), тоді як шарошкове долото ефективно працює за рахунок іншого механізму — роздавлювання та об’ємного сколювання породи шляхом перекочування зубчастих конусів (шарошок) по вибою під дією значного осьового навантаження.

Для точної ідентифікації призначення, конструкції та характеристик шарошкового долота використовується суворо стандартизована система маркування, ГОСТ 20692–2003. Розуміння цього маркування є критичним для правильного підбору інструменту.

Маркування несе вичерпну інформацію про озброєння, тип промивки та конструкцію опорного вузла. Перша латинська або римська цифра (наприклад, І, ІІ, ІІІ) вказує на кількість шарошок у долоті (найпоширенішими є тришарошкові долота, які забезпечують оптимальний баланс стабільності та площі контакту). Далі арабськими цифрами фіксується номінальний зовнішній діаметр долота в міліметрах, наприклад 190,5 мм, 244,5 мм або 295,3 мм.

Наступний блок маркування складається з літер, які визначають категорію гірських порід, для яких оптимізовано озброєння шарошок. Базові типи озброєння, що зазвичай мають фрезеровані сталеві зуби, позначаються індексами: М (для м’яких порід), МС (для м’яких порід з пропластками середньої твердості), С (для середніх порід), СТ (для середніх порід з пропластками твердих) та Т (для твердих порід).

Для розбурювання високоабразивних і особливо міцних порід фрезеровані зуби є неефективними через їх швидке стирання. Тому застосовують долота зі штировим озброєнням, де в тіло шарошки запресовані зубки з твердого сплаву (карбіду вольфраму).

Такі долота позначаються літерами ТКЗ (тверді абразивні породи) або К (міцні породи). Наприклад, долото діаметром 177,8 мм з маркуванням ТКЗ оснащене високоякісною твердосплавною шарошкою, що забезпечує надзвичайно високу стійкість до зношування і робить його ідеальним для застосування в глибокому бурінні нафтових та газових свердловин. Також існує специфічне маркування МСЗ, що вказує на долото зі штировим твердосплавным озброєнням, але з геометрією, розрахованою на розбурювання м’яких абразивних порід із середніми пропластками.

Далі через дефіс вказується тип промивальних каналів, які відповідають за очищення вибою. Літера “Г” позначає гідромоніторну (бічну) промивку. У таких долотах потік бурового розчину прискорюється через спеціальні твердосплавні насадки (сопла) і спрямовується повз шарошки безпосередньо на вибій. Це забезпечує ефективну гідромоніторну дію: струмінь відриває зруйновану породу від масиву, забезпечуючи ідеальне очищення забою і запобігаючи повторному перемелюванню шламу, що колосально підвищує швидкість буріння. Альтернативні типи промивки позначаються літерами “Ц” (центральна промивка), “П” (продувка повітрям або газовими сумішами для регіонів з поглинаннями або для безводного буріння) та “ПГ” (комбінована).

Остання частина маркування є індикатором технологічного рівня долота і характеризує конструкцію його підшипникової опори. Прості, негерметизовані опори позначаються літерами: «А» — два і більше підшипники ковзання; «В» — підшипники кочення (роликові та кулькові); «Н» — комбінована опора, що включає один підшипник ковзання та підшипники кочення.

Спеціалізований інструмент: Лопатеві та корончаті долота

Для проходження верхніх інтервалів свердловин, представлених м’якими, пластичними та пухкими породами, широко використовуються лопатеві долота. Класична конструкція такого долота включає основні лопаті, які сходяться безпосередньо на геометричній осі інструменту, та додаткові лопаті, що розміщуються асиметрично стосовно основних. Додаткові лопаті виконують функцію калібрування, забезпечуючи підтримання номінального діаметра стінки свердловини.

Оскільки площини лопатей розміщені перпендикулярно до площини вибою, порода під час обертання руйнується суто шляхом інтенсивного різання (або мікрорізання) та стирання.

Щоб запобігти передчасному абразивному зносу, ріжучі кромки лопатей рясно армуються спеціальними надтвердими матеріалами, наприклад, композитним матеріалом «Славутич», який має надзвичайно високу зносостійкість. Лопатеві долота виготовляються суцільнокованими з подальшим фрезеруванням профілю лопатей, або у вигляді масивного корпусу з привареними лопатями.

Зокрема, компанія ТОВ «ДОЛОТА» пропонує послуги з власного виготовлення лопатевих доліт, що дозволяє індивідуально підібрати інструмент під конкретні вимоги замовника. Випускаються вони в широкому асортименті діаметрів від 91,4 мм до 391,3 мм. Промивальні отвори можуть бути просто просвердлені в корпусі, або ж долото може бути оснащене змінними гідромоніторними насадками. Долота лопатевого типу, розроблені з урахуванням сучасних вимог до продувки повітрям (центральної, бокової або зворотної), здатні забезпечити максимальний захист діаметра долота і розбурювати широкий спектр порід.

Різновидом лопатевого інструменту є пікобури — специфічні долота, призначені виключно для буріння в пластичних м’яких породах, представлених піщано-глинистими відкладами, в’язкими сланцями та пісковиками на вапняковому чи глинистому цементі (I–V категорій твердості).

У випадках, коли метою буріння є не просто створення отвору, а отримання зразків гірської породи для геологічного вивчення (відбір керна), застосовують корончаті долота. Корончате долото руйнує породу лише по кільцю, залишаючи в центрі непошкоджений циліндричний стовпчик — керн.

Бурова коронка є складовою частиною колонкового набору. До складу стандартного колонкового бурового снаряда входять: безпосередньо бурова коронка, керновідривач (спеціальне кільце або цанга, що фіксує та відриває керн від масиву перед підйомом), колонкова труба (слугує контейнером для приймання й утримання керна), ніпель та перехідник. При здійсненні алмазного буріння твердих порід до складу набору обов’язково включають алмазний розширювач, який калібрує стінку і слугує для запобігання звуженню стовбура свердловини внаслідок неминучого зносу зовнішнього діаметра матриці коронки.

Реставрація бурових доліт та інженерія матеріалів

Враховуючи високу вартість сучасного породоруйнівного інструменту, особливо великогабаритних PDC та доліт з преміальними опорами, послуги з реставрації бурових доліт стали невід’ємною частиною економіки бурових підприємств.

Професійна реставрація дозволяє значно продовжити термін служби інструменту, повернути йому початкові робочі та гідравлічні характеристики, і тим самим суттєво покращити загальну економічну ефективність буріння як на воду, так і в нафтогазовому секторі.

Зокрема, ТОВ «ДОЛОТА» надає послуги з професійної реставрації PDC доліт для водяного та нафтогазового буріння. Технологія відновлення являє собою складний багатоступеневий процес, що вимагає високої кваліфікації та прецизійного обладнання. Процес реставрації класично поділяється на кілька ключових етапів:

Візуальний огляд та діагностика технічного стану: На початковому етапі фахівці проводять ретельну інспекцію PDC долота, що включає детальну оцінку стану полікристалічних різців (наявність сколів, термічної деградації, зносу фаски), перевірку геометрії корпусу та стану промивальних вузлів. На основі цього визначається ступінь загальної зношеності та приймається інженерне рішення щодо необхідності ремонту або заміни окремих елементів.

Ремонт PDC доліт

Очищення та підготовка: Долото піддається глибокому механічному та хімічному очищенню від залишків гірських порід, висохлого бурового розчину та нафтопродуктів. Цей етап є критичним, оскільки будь-які сторонні включення або бруд можуть катастрофічно завадити якісному виконанню подальших робіт з високотемпературного паяння. Також на цьому етапі викручуються твердосплавні форсунки (насадки) для їхньої ревізії та очищення.

Вибір матеріалів та планування: Для кожного конкретного випадку відновлення здійснюється індивідуальний підбір матеріалів та складання технологічної карти процесу, що гарантує високу надійність відновленого інструменту.

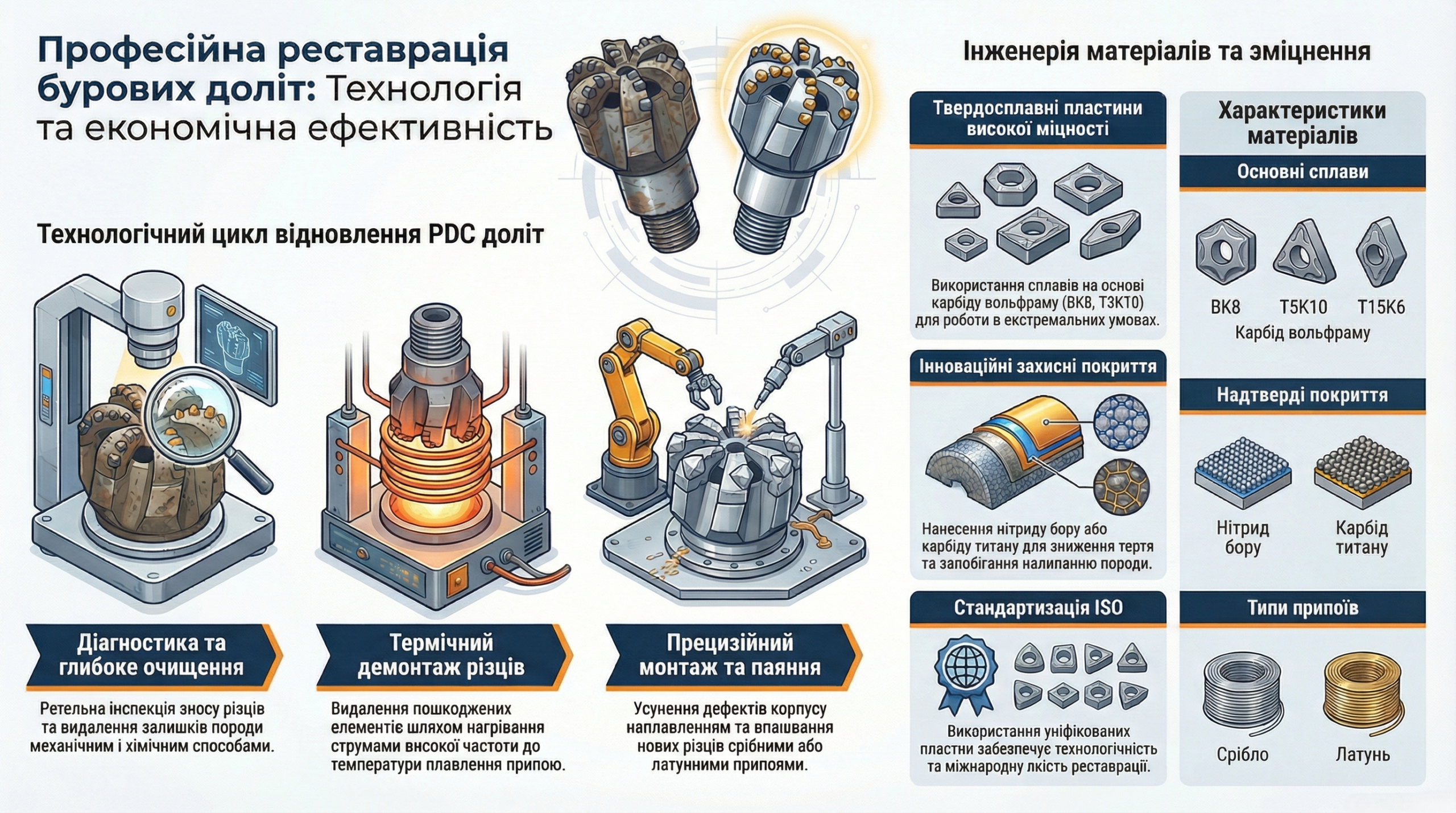

Реставрація бурових доліт та інженерія матеріалів

Випал та демонтаж різців: Зношені або пошкоджені різці підлягають видаленню. Це робиться шляхом термічного впливу — випалу (нагрівання струмами високої частоти або газовими пальниками до температури плавлення припою). Це вкрай відповідальний підготовчий етап для встановлення нових, більш довговічних елементів, який дозволяє відновити агресивність долота.

Огляд корпусу, ремонт і монтаж: Після демонтажу перевіряється стан посадкових гнізд на корпусі. Виявлені дефекти (кавітаційний або ерозійний знос матриці) усуваються наплавленням. Після цього нові різці прецизійно встановлюються та впаюються із застосуванням срібних або латунних припоїв. Такий детальний підхід дозволяє досягти високої точності позиціонування різців у просторі.

Для реставрації лопатевих, шарошкових та інших специфічних доліт широко використовується технологія напайки змінних твердосплавних пластин. Ці пластини виготовляються на основі карбіду вольфраму з кобальтовою зв’язкою (наприклад, поширені марки вітчизняних сплавів ВК8, Т5К10, Т15К6) з використанням сучасних технологій пресування та вакуумного спікання.

Такі сплави знайшли надзвичайно широке застосування для роботи в особливо важких умовах руйнування металу та каменю. Вони характеризуються винятково високою міцністю на стиск та феноменальною зносостійкістю. Для роботи в екстремальних геологічних умовах параметри пластин додатково покращують шляхом нанесення спеціальних покриттів, таких як нітрид бору, карбід титану або інші багатошарові надстійкі сплави.

Ці покриття знижують коефіцієнт тертя, перешкоджають налипанню розбурюваної породи та значно підвищують термічну стабільність твердого сплаву. Світові лідери з виробництва інструменту випускають такі пластини уніфікованими за міжнародними стандартами ISO, що робить процес реставрації стандартизованим та технологічним.

Компоновка низу бурильної колони: Калібратори, центратори та супутній інструмент

Ефективне руйнування породи на вибої неможливе без жорсткої передачі механічної енергії (осьового навантаження та крутного моменту) від наземної установки до долота, а також без контролю за геометрією стовбура свердловини. Ці функції виконує бурильна колона та її нижня частина (КНБК), до складу якої входять супутні інструменти, калібратори та центратори.

Калібратори та центратори свердловин

Основним завданням центраторів бурильної колони є запобігання мимовільному викривленню стовбура свердловини (зміні зенітного кута та азимута) під час буріння. Вони відіграють критичну роль при бурінні вибійними двигунами (гвинтовими забійними двигунами або турбобурами), коли колона не обертається, а долото отримує енергію від потоку рідини. Калібратори та центратори — це спеціальні інструменти, які широко застосовуються в нафтогазовій промисловості та інженерному бурінні для забезпечення точності та стабільності траєкторії свердловини.

Калібратори виконують споріднену, але більш специфічну функцію: вони механічно обробляють (калібрують) стінку свердловини, підтримуючи необхідний номінальний діаметр стовбура по всій довжині. Їх використання дає низку вагомих технологічних переваг:

По-перше, вони сприяють радикальному зменшенню зносу обладнання. Калібратори беруть на себе і розподіляють значні бічні навантаження, що діють на бурову колону, чим знижують ризик нерівномірного зносу, вібрацій та втомної поломки як бурових доліт, так і валів забійних двигунів.

Спіральна форма лопатей калібраторів забезпечує високу пропускну спроможність для проточної води та бурового розчину, що гарантує відмінне вимивання відходів (шламу) при бурінні різних типів ґрунту.

По-друге, калібратори забезпечують суттєве покращення якості стінок свердловини. Вони формують гладкі, рівні стінки без жолобів та уступів, що є абсолютною необхідністю для полегшення виконання всіх подальших робіт: спуску обсадних колон без прихоплень, якісного перфорування та надійного цементування (тампонажу) затрубного простору. По-третє, використання цих елементів призводить до значного зниження ризику ускладнень.

Стабілізована колона та гладкий стовбур знижують ймовірність виникнення обвалів породи, каверноутворення (розширення свердловини) та прихоплень бурильної колони, що прямо впливає на загальну безпеку та якість робіт.

Для забезпечення стабільної роботи інструменту компанія ТОВ «ДОЛОТА» пропонує виготовлення розширювачів та центраторів, а також послуги з відновлення зношених калібраторів КЛС і надання бурових калібраторів в оренду. Ці інструменти також знаходять застосування під час проведення капітального ремонту свердловин для оцінки технічного стану труб та виявлення зон корозії або інших дефектів внутрішнього простору.

Супутній інструмент та розхідні матеріали

Основою бурильної колони є бурові штанги (труби), головним призначенням яких є передача крутного моменту та осьового зусилля від ротора або обертача бурової установки безпосередньо до долота на вибої. Залежно від конструкції з’єднань, штанги можуть бути приварними або фіксуватися на різьбу. Для забезпечення швидкого та герметичного з’єднання труб у єдину безперервну колону застосовуються спеціальні бурові замки та перехідники. ТОВ «ДОЛОТА» пропонує комплексні рішення для КНБК, здійснюючи виготовлення бурових труб та колонкових труб, а також пропонує оренду бурової труби.

Бурові замки (з конічною або циліндричною різьбою) характеризуються високою універсальністю, оскільки дозволяють з’єднувати труби різних діаметрів та інтегрувати в колону інші життєво важливі елементи, такі як керноприймачі, калібратори та забійні двигуни.

Їхня головна характеристика — здатність забезпечувати абсолютну герметичність (tightness) з’єднання під впливом гігантських внутрішніх тисків промивальної рідини та витримувати динамічні розривні навантаження.

Для виконання спуско-підйомних операцій, зборки та розборки секцій труб використовуються спеціалізовані трубні ключі. Вони представлені в різних типах і розмірах, обираються залежно від діаметра труб і гарантують надійне зчеплення без пошкодження цілісності замкової різьби.

Наземною ланкою, що поєднує нерухому систему циркуляції з обертовою бурильною колоною, є промивочний вертлюг для буріння. Це складний гідромеханічний вузол, який підтримує вагу всієї колони, дозволяючи їй вільно обертатися навколо своєї осі, і водночас слугує герметичним каналом для нагнітання промивальної рідини від бурових насосів у внутрішню порожнину штанг під високим тиском.

Для буріння верхніх, пухких інтервалів ґрунту без використання рідинної циркуляції застосовуються шнеки для буріння. Наприклад, в асортименті ТОВ «ДОЛОТА» представлений великий вибір високоефективних шнеків та забурників, які є незамінними в будівництві та геологорозвідці. Високоякісні шнеки та забурники, завдяки своїй зносостійкості та різноманітності діаметрів, є оптимальним рішенням для швидкого буріння неглибоких свердловин на воду.

Окремої уваги заслуговує аварійно-ловильний інструмент. Під час буріння нерідко виникають нештатні ситуації: поломка елементів бурильної колони, обрив труб, залишення долота або сторонніх предметів на вибої. Для ліквідації таких аварій застосовують спеціалізований інструмент: ловильні гачки різних конструкцій, магнітні ловителі для дрібного металевого брухту, механічні труболовки (внутрішні та зовнішні), а також спеціальні фрезери-розширювачі, призначені для захоплення та вилучення обірваних труб і мінімізації часу простою свердловини.

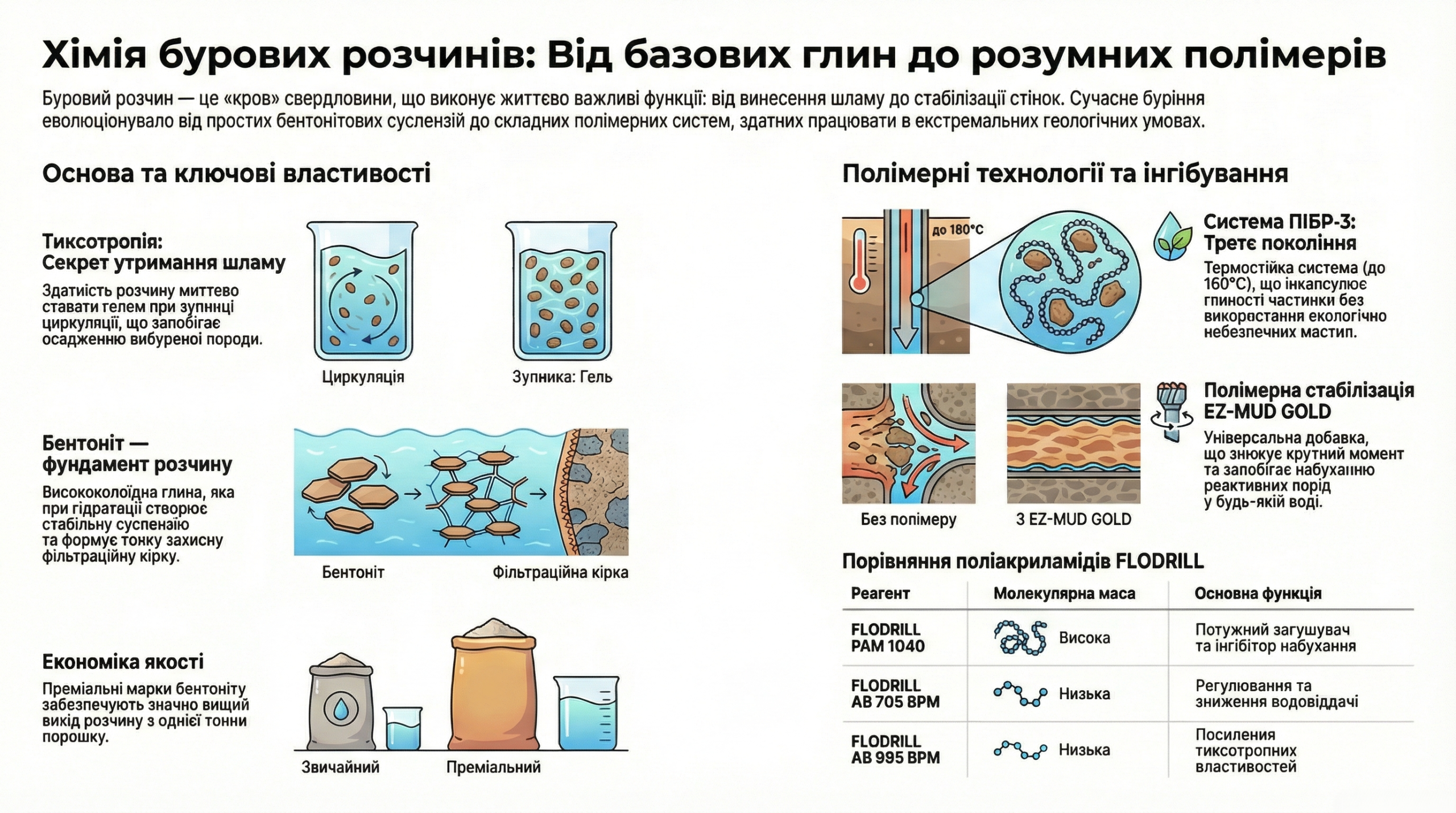

Хімія бурових розчинів: Реологія, стабілізація та інгібування

Технологія сучасного буріння неможлива без застосування промивальних рідин — бурових розчинів. Розчин є “кров’ю” свердловини і виконує безліч життєво важливих функцій: він виносить зруйновану породу (шлам) на поверхню, охолоджує та змащує долото, утримує шлам у зваженому стані при зупинці циркуляції, створює гідростатичний протитиск для запобігання викидам пластових флюїдів та формує тонку, непроникну фільтраційну кірку на стінках свердловини для їх стабілізації.

Бентонітові глини: Базова суспензія

Традиційною основою для приготування бурових розчинів на водній основі є бентоніт — висококолоїдна глина, що складається переважно з мінералу монтморилоніту. Кристалічна ґратка монтморилоніту здатна активно поглинати молекули води (гідратуватися), що призводить до інтенсивного набухання глини та утворення стабільних суспензій із яскраво вираженими тиксотропними властивостями. Тиксотропія — це здатність розчину перебувати у рідкому (текучому) стані під дією напружень зсуву під час циркуляції насосами, та миттєво перетворюватися на структурований гель при її зупинці. Саме ця властивість не дозволяє важкому вибуреному шламу осідати на вибій і прихоплювати інструмент при зупинці насосів для нарощування штанг.

На ринку України представлено широкий асортимент бентонітової продукції для буровиків. Вартість бентоніту (наприклад, у Львові) суттєво варіюється від 300 до 1300 гривень за стандартний мішок залежно від якості, походження та ступеня активації глини.

Більш дорогі марки (такі як польський TEQGEL S або преміальні марки ASKANGEL D 20) зазвичай мають вищий “вихід розчину” — тобто з однієї тонни такого порошку можна приготувати значно більший об’єм в’язкої бурової рідини з оптимальними реологічними характеристиками порівняно з дешевими неактивованими глинами.

Полімери для бурових розчинів

У складних геологічних умовах, особливо під час розбурювання потужних товщ нестійких теригенних відкладень (активних глин та глинистих сланців), звичайний бентонітовий розчин є неефективним. Пластові глини починають активно вбирати воду з розчину (гідратуватися), що призводить до їхнього катастрофічного набухання, втрати стійкості стінок, обвалів стовбура та прихоплення колони. Для запобігання цьому явища застосовують інгібовані промивальні рідини з додаванням спеціальних хімічних реагентів — полімерів.

Визнаним стандартом для буріння в зонах можливих ускладнень є застосування полімерних інгібованих бурових розчинів третього покоління, таких як система ПІБР-3. Ця система розроблена для буріння похилих, бічних і горизонтальних стовбурів, а також для дбайливого розкриття продуктивних нафтогазових горизонтів. Відмінною рисою системи ПІБР-3 є використання модифікованого акрилового сополімеру під торговою маркою «AbramiX-К®» у якості основного стабілізатора. Цей реагент є надзвичайно потужним органічним інгібітором глинистих порід. Він фізико-хімічно інкапсулює глинисті частинки на стінках свердловини, створюючи бар’єр для проникнення води.

Важливо, що зі складу «AbramiX-К®» повністю виключені натрійвмісні компоненти (наприклад, каустична сода), що дозволило забезпечити максимальне полімерне інгібування без необхідності додаткового використання великих обсягів хлориду калію, як це робиться у традиційних хлоркалієвих розчинах. Система ПІБР-3 зберігає феноменальну термічну стійкість на рівні 150-160°С при дуже низьких показниках вибійної фільтрації (водовіддачі у пласт).

Крім того, цей розчин має високі мастильні властивості: коефіцієнт тертя кірки (КТК) не перевищує 0,15-0,18 без використання додаткових змащувальних добавок. Це дозволяє буровикам повністю відмовитись від застосування екологічно небезпечних мастил на основі нафти або дизельного палива. Важливою перевагою ПІБР-3 є те, що він забезпечує більш високий коефіцієнт відновлення первісної проникності колекторів після закінчення буріння.

На ринку також широко представлені інші універсальні полімерні добавки. Однією з найпопулярніших є полімер EZ-MUD GOLD, який постачається в гранульованому вигляді (мішки по 25 кг). Він легко вводиться як у прісну, так і в морську солону воду. Його основне призначення — стабілізація реактивних гідрофільних порід та глинистих сланців шляхом пригнічення їхньої реакційної здатності.

Крім того, EZ-MUD GOLD значно збільшує змащувальну здатність бурових розчинів, що призводить до ефективного зниження крутного моменту на роторі та зменшення тиску циркуляції в системі. Його також успішно додають у цементні розчини типу QUIKGEL® або BORE-GEL®, а також у рідини при бурінні з очищенням забою піноповітряною сумішшю. Робочі концентрації цього полімеру є дуже економічними і складають від 0,3-0,9 кг/м³ до 0,7-2,9 кг/м³ залежно від поставлених завдань.

Гама продуктів для контролю реології (наприклад, від компанії Imvend Chemical) включає натуральні біополімери (ксантанова смола FLODRILL S) та синтетичні поліакриламіди серії FLODRILL PAM. Поліакриламіди розрізняються за молекулярною масою та ступенем гідролізу, що визначає їхні функції в розчині:

FLODRILL PAM 1040 — це високомолекулярний поліакриламід у формі порошку із середнім ступенем гідролізу. Він застосовується як потужний загусник рідин (працює як спільно з бентонітом, так і замість нього у безглинистих розчинах) та є ефективним реагентом для придушення набухання глин.

FLODRILL AB 705 BPM — низькомолекулярний поліакриламід у вигляді мікрогранул з високим ступенем гідролізу. Завдяки меншій довжині полімерного ланцюга, він не загущує розчин, а ідеально підходить для регулювання та зниження водовіддачі (втрати рідини в пласт).

FLODRILL AB 995 BPM — низькомолекулярний поліакриламід з дуже високим ступенем гідролізу. Використовується спеціально для стабілізації та значного посилення природних тиксотропних властивостей бентонітових суспензій.

Ускладнення в бурінні: Боротьба з поглинанням бурового розчину

Серед усіх можливих ускладнень під час будівництва свердловин найтяжчим є поглинання бурового розчину. Це явище визначається як загальна або часткова втрата бурових рідин або тампонажного цементу, які замість циркуляції на поверхню неконтрольовано витікають у сильно проникні zones, природні або штучно утворені тріщини, а також у кавернозні формації. Важкість (інтенсивність) поглинання може змінюватися в дуже широких межах: від малої (втрати менше 10 барелів або 1,5 м³ на годину) до важкої або катастрофічної, що характеризується повною втратою текучого середовища, коли неможливо утримувати стовбур заповненим і відсутнє повернення рідини на поверхню.

Наслідки поглинання бурового розчину мають руйнівний характер для економіки та безпеки проекту.

По-перше, різке падіння рівня рідини у свердловині призводить до втрати гідростатичного напору. Це створює умови для неконтрольованого надходження пластових флюїдів (газу, нафти або пластових вод) у свердловину, що може викликати катастрофічний газоводонафтопрояв або відкритий фонтан (розрив).

По-друге, зупинка циркуляції через поглинання миттєво погіршує очищення вибою від відходів (шламу), що призводить до осідання породи і неминучого прихвату бурильних труб. По-третє, якщо поглинання відбувається під час цементування, виникає зональне пошкодження ізоляції через недостатнє заповнення затрубного простору цементним каменем. Втрата великих обсягів дорогоцінної хімічно обробленої рідини, збільшення часу на ремонтні операції та пошкодження продуктивної формації значно збільшують загальні витрати і в найгіршому випадку призводять до фізичної втрати свердловини.

Підходи до ліквідації проблем

Класичним підходом до ліквідації проблеми поглинання є додавання в буровий розчин спеціалізованих наповнювачів або матеріалів для відновлення циркуляції (МВЦ). Ці матеріали (кольматанти) можуть мати гранульовану (наприклад, мелена горіхова шкаралупа), волокнисту або пластинчасту структуру (наприклад, міка — слюда). При попаданні в зону поглинання вони механічно перекривають, заклинюють або “зшивають” гирла тріщин і великі пори, утворюючи міст, поверх якого відкладається непроникна полімер-бентонітова фільтраційна кірка.

Проте, сучасний підхід до управління буровими розчинами також передбачає їх ретельне очищення. Для мінімізації впливу відходів буріння на навколишнє середовище активно впроваджуються безамбарні технології ведення робіт. Очищення бурових розчинів за допомогою сучасних механічних та фізико-хімічних методів дозволяє відділити тверду фазу у вигляді сухого бурового шламу, зберігаючи при цьому дороговартісну рідку фазу. Для зневоднення цього шламу та видалення з розчину найдрібніших вибурених твердих частинок (які не видаляються звичайними віброситами) необхідно застосовувати високотехнологічне механічне обладнання — осаджувальні центрифуги. Це обладнання працює на основі відокремлення рідини у потужному відцентровому полі.

Використання декантерних центрифуг дозволяє підвищити ефективність очищення, зменшити загальний обсяг відходів, знизити витрати на їх утилізацію і забезпечити значно екологічніший процес будівництва свердловин. Впровадження таких центрифуг є невід’ємною частиною вирішення цілого комплексу спеціальних технологічних питань при безамбарному бурінні.

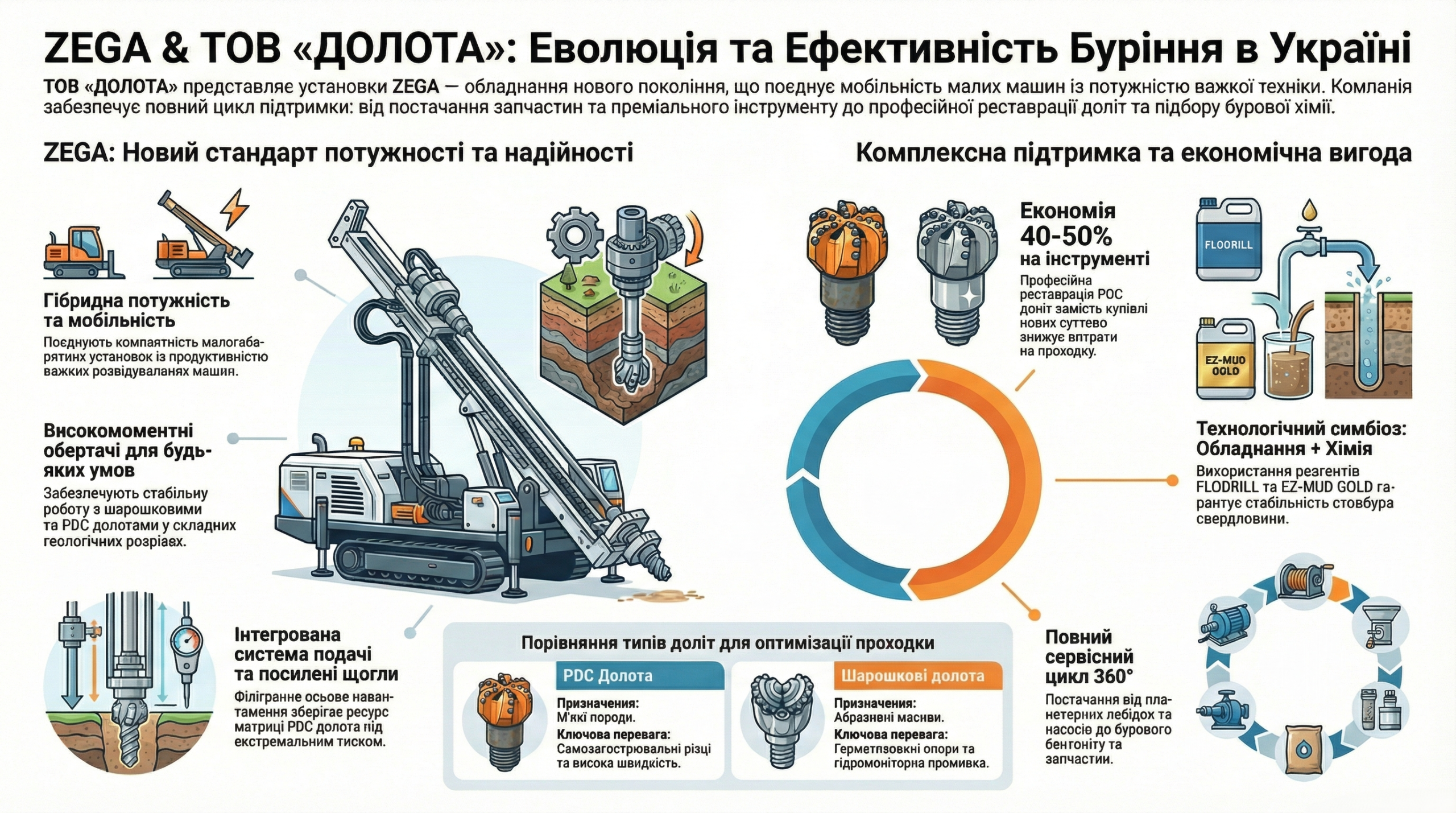

Наземне обладнання: Бурові установки ZEGA, приводи та сервіс від ТОВ «ДОЛОТА»

Ефективність буріння свердловини — від ідеї до першого кубометра води чи газу — залежить від потужності та надійності наземного комплексу. ТОВ «ДОЛОТА» (dolota.ua) пропонує ринку України не просто інструмент, а комплексні рішення, флагманом яких є високотехнологічні бурові установки ZEGA.

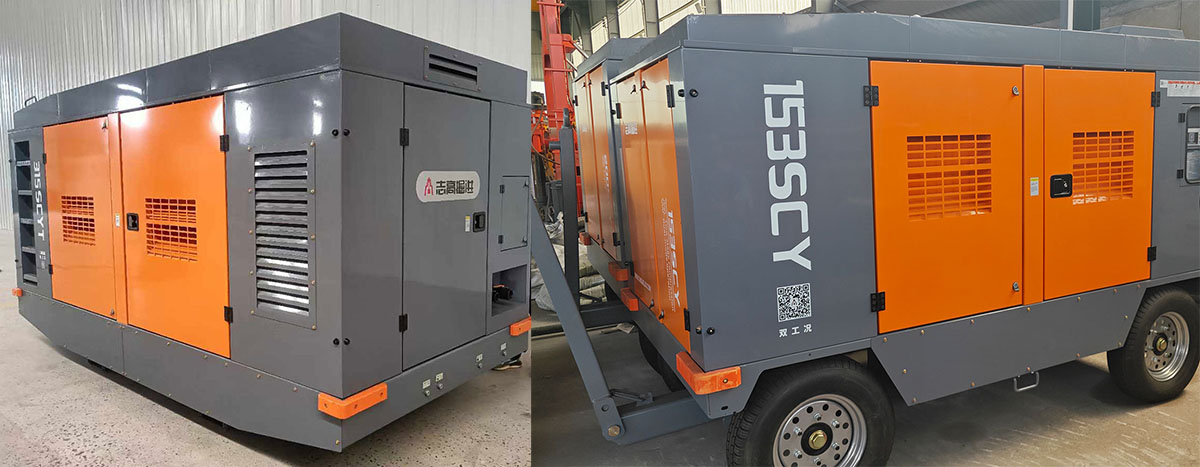

Гвинтові компресори для буріння свердловин

ZEGA: Новий стандарт потужності та мобільності

У той час як класичні установки типу УРБ 2А2 залишаються “робочими конячками” для простих завдань, установки ZEGA представляють наступне покоління бурової техніки. Вони поєднують у собі компактність малогабаритних установок (МГБУ) з потужністю важких розвідувальних машин.

Ключові вузли, що забезпечують перевагу ZEGA:

Високомоментні обертачі: Забезпечують стабільний крутний момент для роботи як з шарошковими, так і з PDC долотами.
Інтегровані системи подачі: Забезпечують філігранне осьове навантаження на долото, що критично важливо для збереження ресурсу матриці PDC.
Посилені щогли: Конструкція розрахована на екстремальні вертикальні навантаження під час роботи у складних геологічних розрізах.

Кінематика успіху: Лебідки та приводи

Серцем кожної установки ZEGA є її приводна система. ТОВ «ДОЛОТА» забезпечує постачання та сервіс найскладніших механізмів:

Планетарні лебідки: Завдяки вбудованому в барабан редуктору, вони забезпечують найвищий ККД та компактність. Це ідеальний вибір для швидкісних спуско-підйомних операцій.
Фрикційні системи: Використання сучасних дискових муфт дозволяє оператору плавно контролювати рух колони, уникаючи аварійних ривків.
Роздавальні коробки та насоси: ТОВ «ДОЛОТА» пропонує повний спектр запчастин — від підшипників до ущільнень бурових насосів, що гарантує безперебійну циркуляцію промивальної рідини

Технологічний симбіоз: Обладнання + Породоруйнівний інструмент

Використання установок ZEGA у парі з преміальним інструментом від dolota.ua створює максимальний економічний ефект:

PDC Долота: Для м’яких порід — самозагострювальні різці та висока швидкість проходки.
Шарошкові долота (ТКЗ, К, НУ, Г): Для абразивних масивів — герметизовані опори та гідромоніторна промивка.
Сервіс та відновлення: ТОВ «ДОЛОТА» проводить професійну реставрацію PDC доліт та напайку твердосплавних пластин, що скорочує ваші витрати до 40-50% порівняно з купівлею нового інструменту.

Бурова хімія та стабільність стовбура

Надійність установки ZEGA доповнюється інтелектуальним підходом до промивки. Ми забезпечуємо об’єкти кращими реагентами:

Бентоніти та полімери: Системи FLODRILL та EZ-MUD GOLD для стабілізації стінок та боротьби з набуханням глин.
Кольматантати: Для швидкої ліквідації поглинань розчину.

Сучасне буріння в Україні вимагає переходу на обладнання класу ZEGA. Це техніка, яка не просто “бурить”, а оптимізує кожен метр проходки. Завдяки підтримці ТОВ «ДОЛОТА», ви отримуєте повний цикл: від оренди та продажу висококласних установок до постачання кожної запасної частини, долота чи мішка бентоніту.

Ваш успіх — це сукупність надійної машини ZEGA, якісного долота та правильної хімії від лідера ринку.
